| メーカー | 株式会社武田機械 |
| 分類 | NC立形フライス盤 |

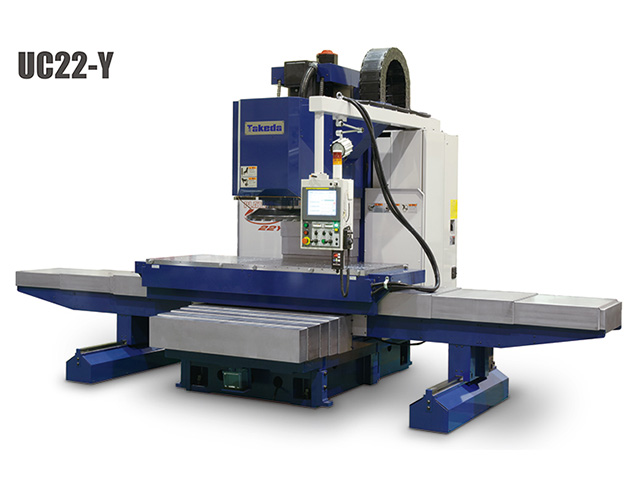

| 製品名 | UC22-Y |
特長 | ●プレートの6面加工の上下面を効率よく加工する為に開発されたプレートミルシリーズ
●ø525mm大径フェイスミルカッター搭載
●ユーザーフレンドリーなグラフィカルユーザーインターフェースを持つTAKEDA E.C.O.S. (Easy Conversational Operating System)による直感的な操作性
●プレート・モールドベースの加工における熟練工の優れたノウハウを凝縮した機能を搭載し、簡単な操作で高度な加工が行えます
●プレートミル全機種に搭載されている素材厚測定装置が切削前に素材の厚みを測定、切り込み回数を自動決定し加工を開始します |
ワークサイズ
(mm) |
幅 : 2000
長さ : 800
厚み : 250
|
フェイスミルカッター
(mm) | φ525×t100 |
テーブルサイズ
(mm) |
W : 2100
D : 660
|
テーブル移動距離
(mm) |
X : 2300
Y : 560
|
ストローク (mm) |
Z : 400, 550
|
テーブル上面から主軸端面までの距離
(mm) | 100～500, 100～650 |
T溝本数×寸法
(mm) | 3×18mm H8 |
ハンドル送り
(mm) | 0.001, 0.01, 0.1 |
主軸テーパ | φ47.625軸付(7/24テーパNo.60 相当) |
主軸回転変数
| 無段 |
主軸回転数 (min-1) | 60～250, 60～400 |
最大積載質量
(kg) | 4500 |
切削送り速度(mm/min)
|
手動 : 1～2000
|
早送り速度(m/min)
|
X : 15
Y : 10
Z : 15
|
主軸電動機(50%ED/連続)
(kW) | 22/18.5 |
送り電動機 (kW) |
X : 3.0
Y : 3.0
Z : 3.0
|
主軸頭潤滑ポンプ(kW)
| 0.075 |
摺動面潤滑ポンプ(kW)
| 0.005 |
総電機容量 (kVA) | 35 |
空気圧源 | 0.5Mpa 400L/min |
主軸頭潤滑油容量
(L) | 20 |
摺動面潤滑油容量
(L) | 1.8 |
床面サイズ (mm) |
W : 5350
D : 2695
|
機械サイズ (mm) |
H : 2850
|
機械重量 (kg) | 12000 |
カッターヒーリング
(mm) | 0.03/300 |
標準付属品 | フェイスミルカッターφ525×t100mm+インサート、素材厚測定装置、チップエアブロー装置、主軸負荷計、工具一式 |
特別付属品 | シグナルライト1段・2段・3段、照明装置、手パハンドル、オイルミスト装置、刃先測定装置、主軸高速仕様400min-1、切削条件記憶数24種類、電磁チャック、電磁チャック取付・連動、チップバケット、フェイスミルカッターφ325mm仕様、バーコードシステム、指定色 |
備考 | ・ストローク(Z)550mmはオプションです。
・テーブル上面から主軸端面までの距離100～650mmはオプションです。
・ハンドル送りは1回転の値です。
・主軸回転数60～400min-1はオプションです。 |
