工作機械
研削盤
NC平面研削盤
UPG208CHLi
株式会社岡本工作機械製作所

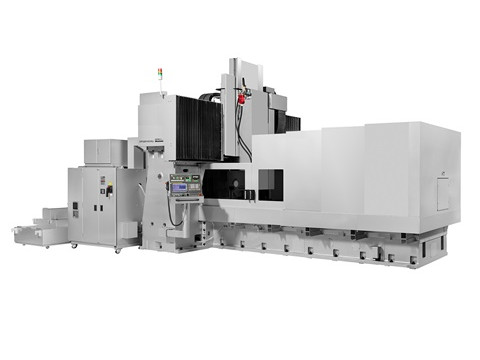

UPG208CHLi
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
株式会社岡本工作機械製作所
分類
NC平面研削盤
製品名
UPG208CHLi
特長
●CNC超精密門形平面研削盤
・左右テーブルにリニアモータ駆動と可変油静圧スライドを採用したことで、左右テーブル速度は安定した低速から40m/minまでの2軸補間を自由にコントロール。
・クラウニング加工・マルチ加工・自由輪郭加工・測定/補正加工など豊富なオプション対応が可能です。
・超精密可変静圧スライドシステムは案内面油膜の変化を最小限に実現。油の流量をフレキシブルにコントロール、従来の油静圧案内面に比較し油膜の厚さ変化量は1/7以下。また静圧油の使用量は従来の1/4以下となり、精度向上と温度管理の省エネ効果に大きく貢献します。
・設備環境を整えることにより、超精密加工、鏡面仕上げに対応します。
主軸貫通穴径
(mm)
φ :
テーブルサイズ
(mm)
L : 2550
W : 850
テーブル上面から砥石下面までの距離
(mm)
600
チャックサイズ
(mm)
L : 2000
W : 800
H : 100
最大積載質量
(kg)
3200
砥石サイズ
(mm)
D : 510
W : 50
d : 127
砥石回転速度
(min-1)
400~1600
備考
テーブル上面からといし下面までの距離はチャック上面の500mmを含みます。 工作物許容質量はチャック質量の800kgを含みます。 砥石軸モータ馬力はオプションで22kWを取付可能です。 砥石はオプションで、両凹100幅が取付可能です。 砥石サイズはオプションで、外径:610mm、幅:50mm、内径:127mmが選択可能です。
