株式会社東京精密

XYZAX AXCEL RDS 10/15/8

お気に入りに追加

メーカー	株式会社東京精密
分類	三次元測定機

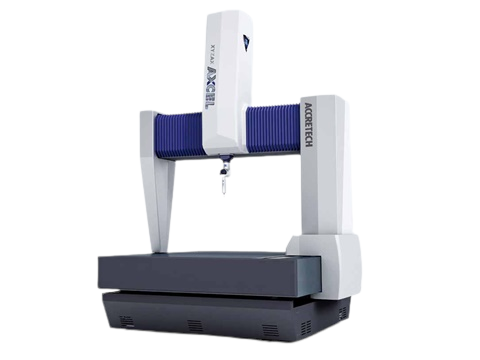

製品名	XYZAX AXCEL RDS 10/15/8
測定範囲 (mm)	X : 1000 Y : 1500 Z : 800
最小表示(μm)	0.01
最大許容長さ測定誤差 (μm)	1.8+3L/1000
案内方式	エアベアリング
最大積載質量 (kg)	1500
電圧	AC100/110/115/120/125/220/230/240V ±10%
消費電力	1500(W)
床面サイズ (mm)	W : 1930 D : 2550
機械サイズ (mm)	H : 3015
機械重量 (kg)	4600
備考	電圧は工場出荷時に調整。アース接地が必要です。
メーカーHP

お問い合わせ

カタログをダウンロード
