株式会社東京精密

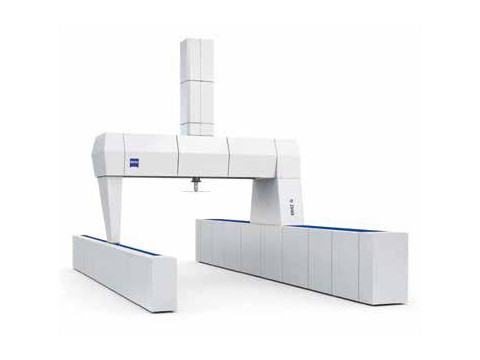

ZEISS MMZ-G 40/60/25

お気に入りに追加

メーカー	株式会社東京精密
分類	三次元測定機
製品名	ZEISS MMZ-G 40/60/25
測定範囲 (mm)	X : 4000 Y : 6000 Z : 2500
最大許容長さ測定誤差 (μm)	4.0+L/350
案内方式	リニアガイド（ボールスクリュー駆動）
使用可能幅 (mm)	4439
最大高さ (mm)	3035
空気源供給圧力(供給圧力/ 使用圧力) (MPa)	0.6 ～ 1.0
空気源空気消費量 (NL/min)	18
電圧	三相AC400V ± 10%
消費電力	4500VA
床面サイズ (mm)	W : 5929 D : 9100
機械サイズ (mm)	H : 6807
機械重量 (kg)	16510
メーカーHP

お問い合わせ

カタログをダウンロード
