株式会社東京精密

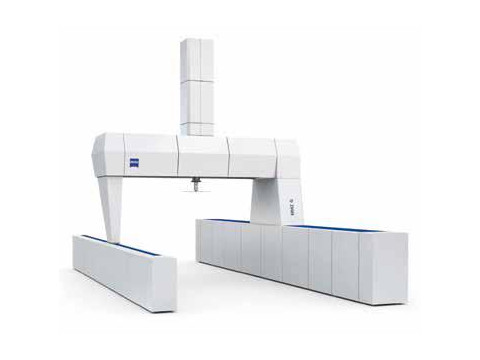

ZEISS MMZ-G 50/60/12

お気に入りに追加

メーカー	株式会社東京精密
分類	三次元測定機
製品名	ZEISS MMZ-G 50/60/12
測定範囲 (mm)	X : 5000 Y : 6000 Z : 1200
最大許容長さ測定誤差 (μm)	3.4+L/350
案内方式	リニアガイド（ボールスクリュー駆動）
使用可能幅 (mm)	5555
最大高さ (mm)	1935
空気源供給圧力(供給圧力/ 使用圧力) (MPa)	0.6 ～ 1.0
空気源空気消費量 (NL/min)	18
電圧	三相AC400V ± 10%
消費電力	4500VA
床面サイズ (mm)	W : 6929 D : 9100
機械サイズ (mm)	H : 4407
機械重量 (kg)	16970
