株式会社東京精密

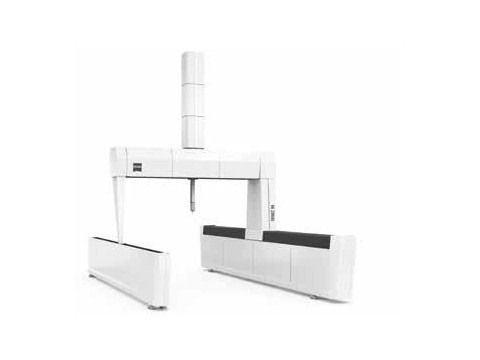

ZEISS MMZ-M 20/30/12～20/60/12

お気に入りに追加

メーカー	株式会社東京精密
分類	三次元測定機
製品名	ZEISS MMZ-M 20/30/12～20/60/12
測定範囲 (mm)	X : 2000 Y : 3000, 4500, 6000 Z : 1200
最大許容長さ測定誤差 (μm)	2.2+L/400
案内方式	リニアガイド（ボールスクリュー駆動）
使用可能幅 (mm)	2285
最大高さ (mm)	2075
空気源供給圧力(供給圧力/ 使用圧力) (MPa)	0.6 ～ 1.0
空気源空気消費量 (NL/min)	80
電圧	単相AC100～240V ± 10%
消費電力	3000VA
床面サイズ (mm)	W : 3132 D : 4962～7962
機械サイズ (mm)	H : 4379
機械重量 (kg)	6445～11173
