| メーカー | 株式会社武田機械 |
| 分類 | 油圧バイス |
| 製品名 | ACE160 |

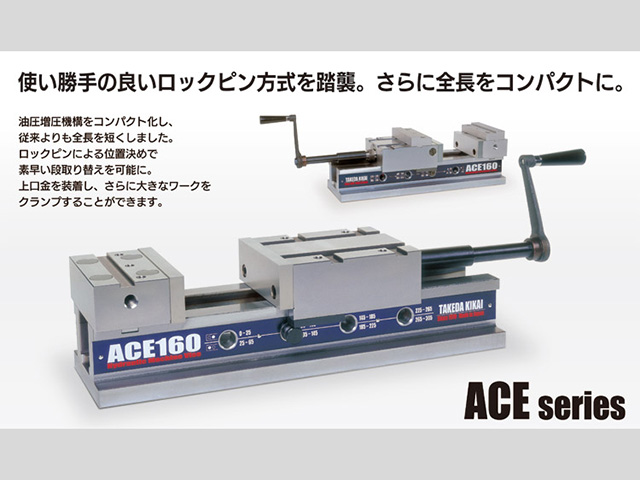

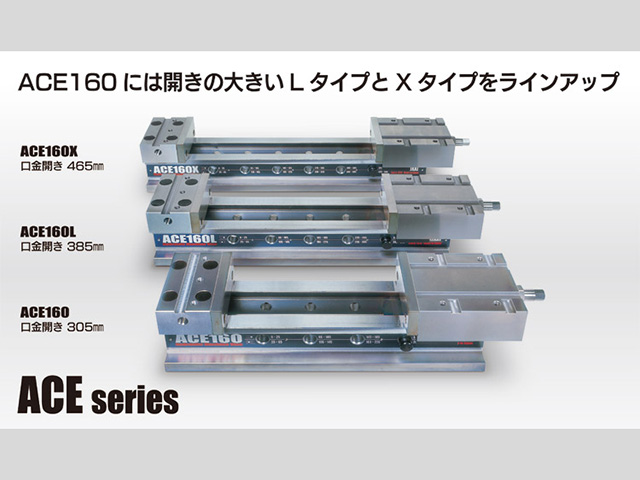

特長 | ●使い勝手の良いロックピン方式。ワークサイズに応じて素早く位置決めが可能
●高剛性ボディと当社独自の油圧機構による、安定した締付力
●新油圧機構によりコンパクトなデザインを実現
●油圧とネジバイス切り替えがソケットを着脱することにより可能
●切粉・クーラントオイルを容易に排出
●固定側・移動側上部に上口金または治具の取付用キー溝とタップ穴を標準装備 |
A (mm) | 160 |
B (mm) | 125 |
C (mm) | 60 |
D (mm) | 56 |
E (mm) | 18 |
F (mm) | 75 |
G (mm) | 95 |
H (mm) | 38 |
I (mm) | 55 |
J (mm) | 18 |
K (mm) |
N1 : 0～25, 25～65
N2 : 65～105, 105～145
N3 : 145～185, 185～225
N4 : 225～265, 265～305
|

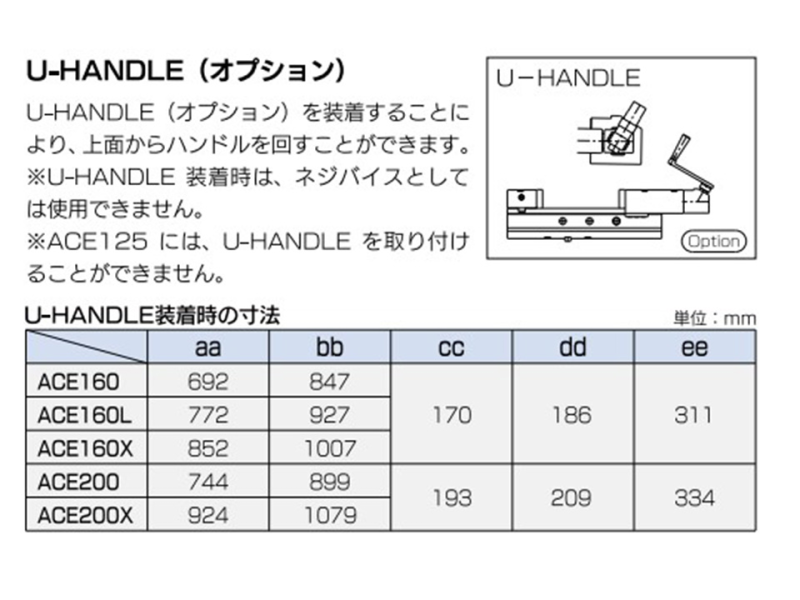

L (mm) | 126～431 |
M (mm) | 224～529 |
O (mm) | 0～265 |
a (mm) | 665 |
b (mm) | 754 |
c (mm) | 540 |
d (mm) | 90 |
e (mm) | 160 |
f (mm) | 105 |
g (mm) | 180 |
h (mm) | 252 |
i (mm) | 110 |
j (mm) | 125 |
k (mm) | 200 |
l (mm) | 145 |
m (mm) | 172 |
n (mm) | 185 |
o (mm) | 252 |
p (mm) | 167 |
q (mm) | 63 |
r (mm) | 33 |
s (mm) | 65 |
t (mm) | 60 |
u (mm) | 971 |
v (mm) | 240 |
w (mm) | 96 |
x (mm) | φ36 |

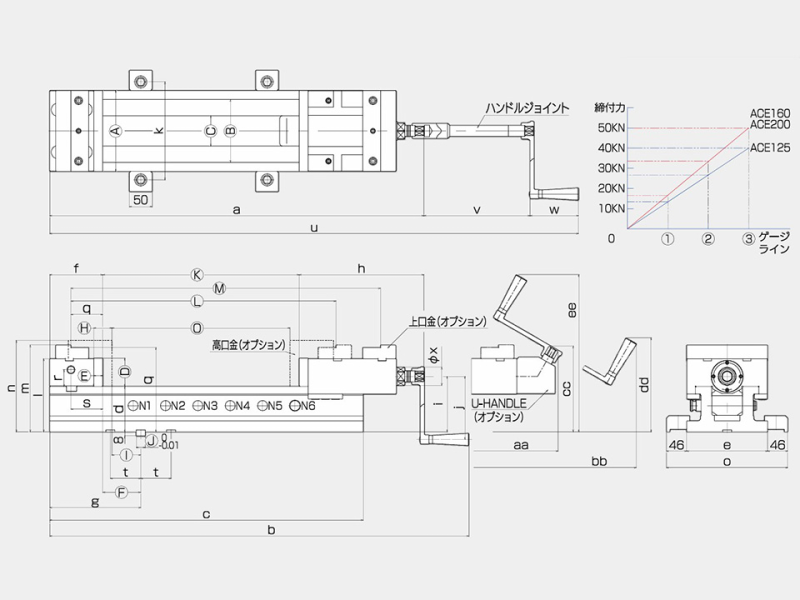

備考 | A=口金巾
B=摺動面巾
C=摺動面間
D=口金高さ
E=口金厚み
F=ガイドブロックと口金面の距離
G=高口金高さ(OP)
H=高口金厚さ(OP)
I=ガイドブロックと高口金面の距離(OP)
J=ガイドブロック
K=口金開き
L=上口金開き(OP)
M=上口金開き(OP)
O=高口金開き(OP) |
