株式会社武田機械

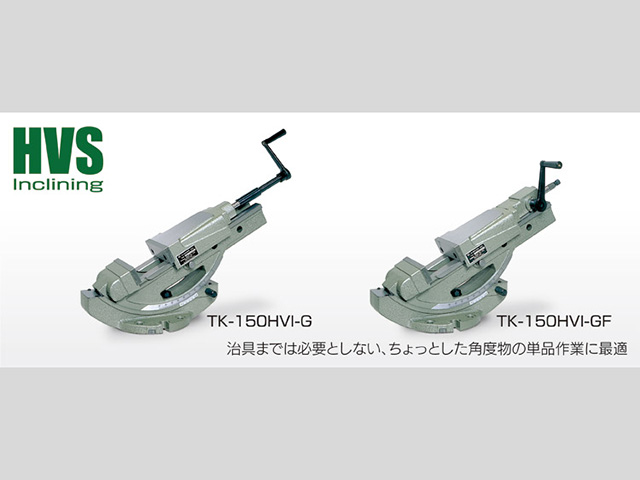

TK-150HVI-G

お気に入りに追加

メーカー	株式会社武田機械
分類	油圧バイス
製品名	TK-150HVI-G
特長	●傾斜タイプ ●優れた操作性・耐久性・信頼性を兼ね備え、ワイドな加工容積を実現 ●油圧機構と皿バネ機構により弾力的な締付を行い、加工時の振動やショックに対し、安定した締付力を保ちます ●油圧とネジバイスの切換がワンタッチで行えます ●ベースの素材はダクタイル鋳鉄FCD700を使用し、基準面・摺動面には高周波焼入研磨加工が施してあり、耐摩耗＆耐久性に非常に優れています ●基準線を目安として締付力の調整が柔軟に行えます

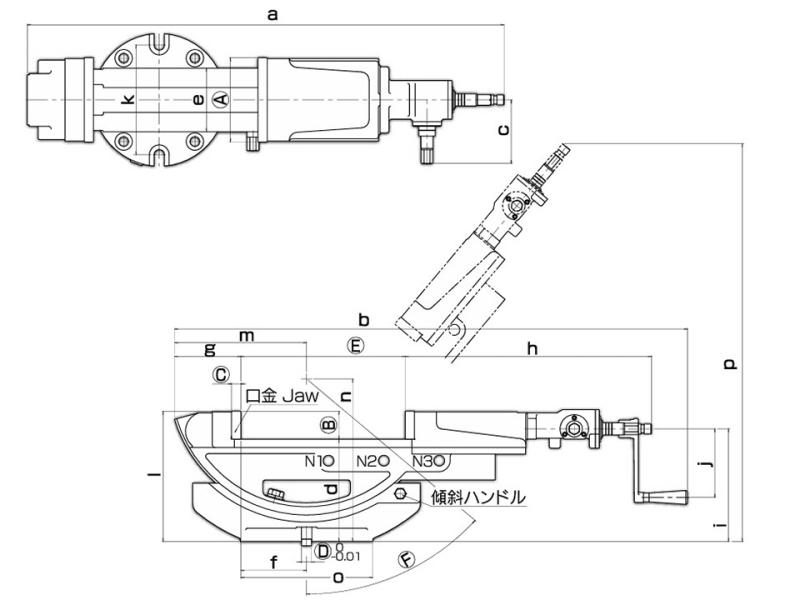

A (mm)	154
B (mm)	51
C (mm)	17
D (mm)	18
E (mm)	0～100100～200200～300
F(最大角度)	50°
a (mm)	801
b (mm)	867
d (mm)	186
e (mm)	116
f (mm)	120
g (mm)	121
h (mm)	380
i (mm)	205
j (mm)	125
k (mm)	200
l (mm)	237
m (mm)	241
n (mm)	296
o (mm)	φ242
p (mm)	672
質量(kg)	63
目盛り	10'
締付力 (kN)	44
備考	A=口金巾 B=口金高さ C=口金厚み D=ガイドブロック E=口金開き
メーカーHP
