株式会社武田機械

HCN125

お気に入りに追加

メーカー	株式会社武田機械
分類	油圧バイス
製品名	HCN125

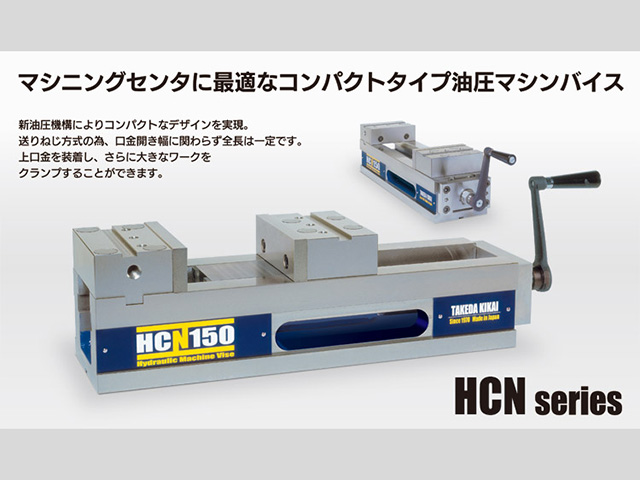

特長	●油圧とネジバイス切り替えがソケットを着脱することにより可能 ●高剛性ボディと当社独自の油圧機構による、安定した締付力 ●切粉・クーラントオイルを容易に排出 ●固定側・移動側上部に上口金または治具の取付用キー溝とタップ穴を標準装備
A (mm)	129
B (mm)	130
C (mm)	71
D (mm)	46
E (mm)	15
F (mm)	67
G (mm)	80
H (mm)	35
I (mm)	47
J (mm)	18
K (mm)	0～250
L (mm)	120～370
O (mm)	0～210
a (mm)	548
b (mm)	627
c (mm)	475
d (mm)	105
e (mm)	130
f (mm)	95
g (mm)	162
h (mm)	100
i (mm)	67
j (mm)	100
k (mm)	170
l (mm)	150
m (mm)	174
n (mm)	185
o (mm)	222
p (mm)	169
q (mm)	60
r (mm)	25
s (mm)	59
t (mm)	50
u (mm)	769
v (mm)	138
w (mm)	83
x (mm)	φ30
質量(kg)	45
締付力 (kN)	40

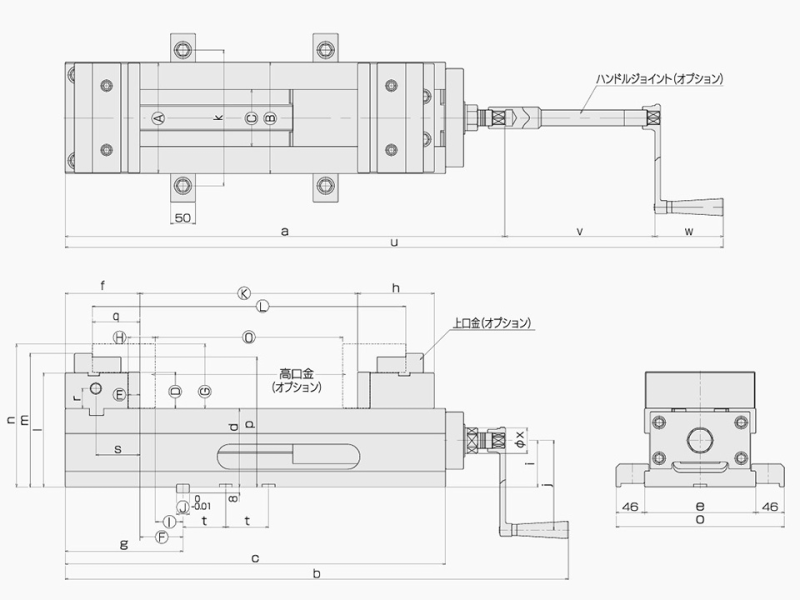

備考	A＝口金巾 B=摺動面巾 C=摺動面間 D=口金高さ E=口金厚み F=ガイドブロックと口金面の距離 G=高口金高さ(OP) H=高口金厚さ(OP) I=ガイドブロックと高口金面の距離(OP) J=ガイドブロック K=口金開き L=上口金開き(OP) O=上口金開き(OP)
