株式会社武田機械

ACE160L

お気に入りに追加

メーカー	株式会社武田機械
分類	油圧バイス
製品名	ACE160L

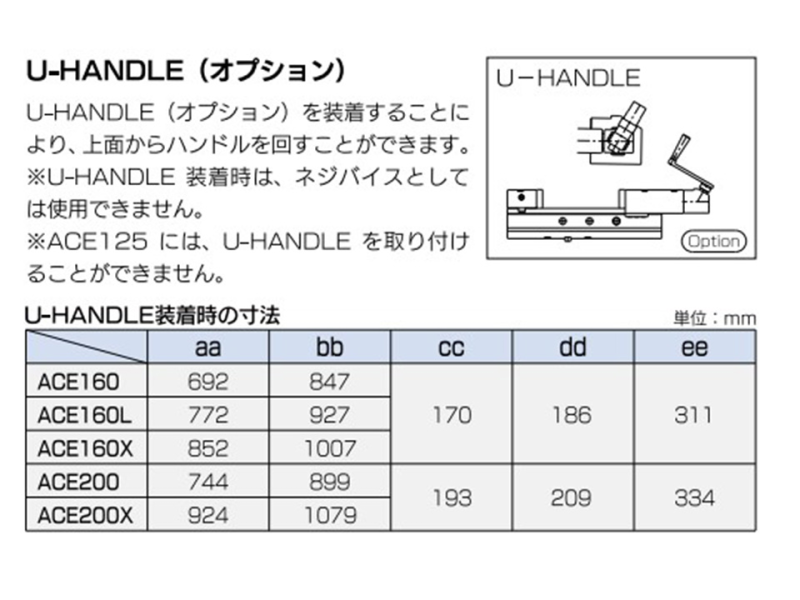

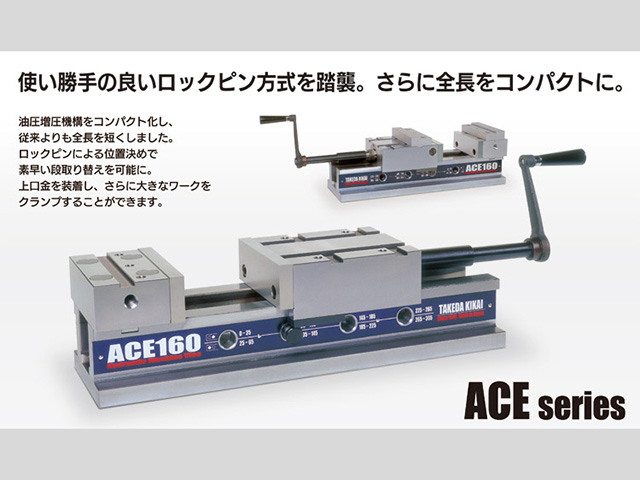

特長	●使い勝手の良いロックピン方式。ワークサイズに応じて素早く位置決めが可能 ●高剛性ボディと当社独自の油圧機構による、安定した締付力 ●新油圧機構によりコンパクトなデザインを実現 ●油圧とネジバイス切り替えがソケットを着脱することにより可能 ●切粉・クーラントオイルを容易に排出 ●固定側・移動側上部に上口金または治具の取付用キー溝とタップ穴を標準装備
A (mm)	160
B (mm)	125
C (mm)	60
D (mm)	56
E (mm)	18
F (mm)	75
G (mm)	95
H (mm)	38
I (mm)	55
J (mm)	18
K (mm)	N1 : 0～25, 25～65 N2 : 65～105, 105～145 N3 : 145～185, 185～225 N4 : 225～265, 265～305 N5 : 305～345, 345～385
L (mm)	126～511
M (mm)	224～609
O (mm)	0～345
a (mm)	745
b (mm)	834
c (mm)	620
d (mm)	90
e (mm)	160
f (mm)	105
g (mm)	180
h (mm)	252
i (mm)	110
j (mm)	125
k (mm)	200
l (mm)	145
m (mm)	172
n (mm)	185
o (mm)	252
p (mm)	167
q (mm)	63
r (mm)	33
s (mm)	65
u (mm)	1131
v (mm)	290
w (mm)	96
x (mm)	φ36

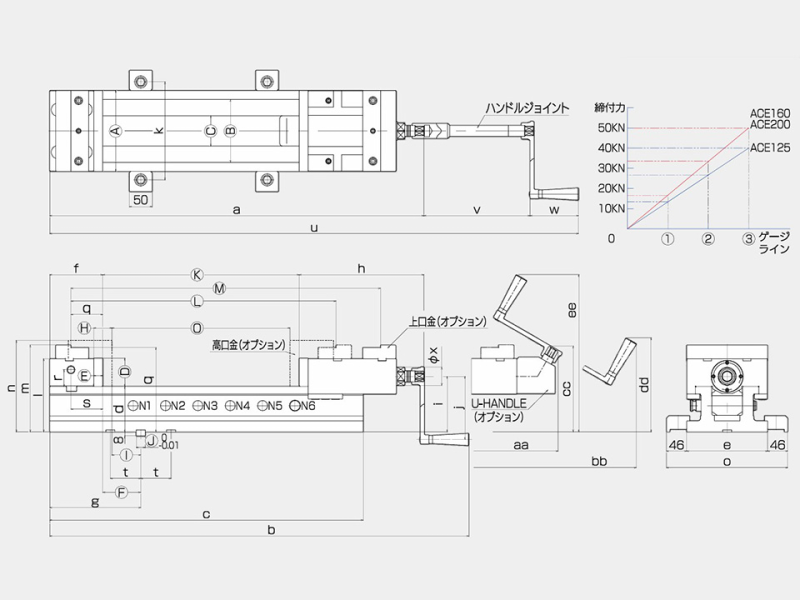

備考	A=口金巾 B=摺動面巾 C=摺動面間 D=口金高さ E=口金厚み F=ガイドブロックと口金面の距離 G=高口金高さ(OP) H=高口金厚さ(OP) I=ガイドブロックと高口金面の距離(OP) J=ガイドブロック K=口金開き L=上口金開き(OP) M=上口金開き(OP) O=高口金開き(OP)
