株式会社武田機械

ACE200X

お気に入りに追加

メーカー	株式会社武田機械
分類	油圧バイス
製品名	ACE200X

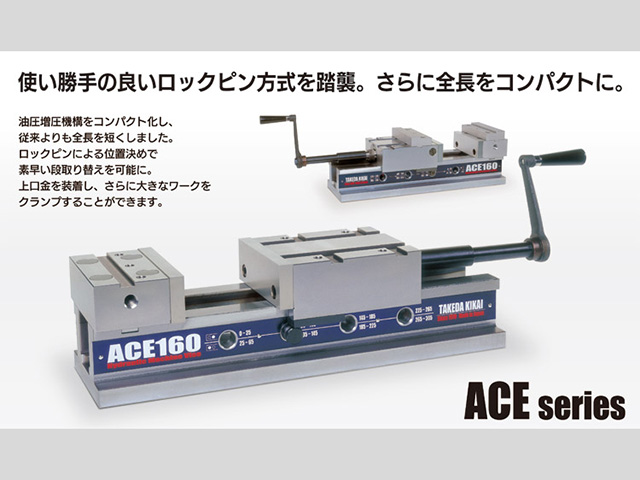

特長	●使い勝手の良いロックピン方式。ワークサイズに応じて素早く位置決めが可能 ●高剛性ボディと当社独自の油圧機構による、安定した締付力 ●新油圧機構によりコンパクトなデザインを実現 ●油圧とネジバイス切り替えがソケットを着脱することにより可能 ●切粉・クーラントオイルを容易に排出 ●固定側・移動側上部に上口金または治具の取付用キー溝とタップ穴を標準装備
A (mm)	200
B (mm)	160
C (mm)	70
D (mm)	62
E (mm)	20
F (mm)	80
G (mm)	100
H (mm)	40
I (mm)	60
J (mm)	18
K (mm)	N1 : 0～20, 20～65 N2 : 65～110, 110～155 N3 : 155～200, 200～245 N4 : 245～290, 290～335 N5 : 335～380, 380～425 N6 : 425～470, 470～515
L (mm)	130～645
M (mm)	228～743
O (mm)	0～475
a (mm)	897
b (mm)	986
c (mm)	770
d (mm)	110
e (mm)	200
f (mm)	125
g (mm)	205
h (mm)	254
i (mm)	133
j (mm)	125
k (mm)	240
l (mm)	171
m (mm)	198
n (mm)	210
o (mm)	292
p (mm)	193
q (mm)	65
r (mm)	39
s (mm)	69
u (mm)	1420
v (mm)	427
w (mm)	96
x (mm)	φ36

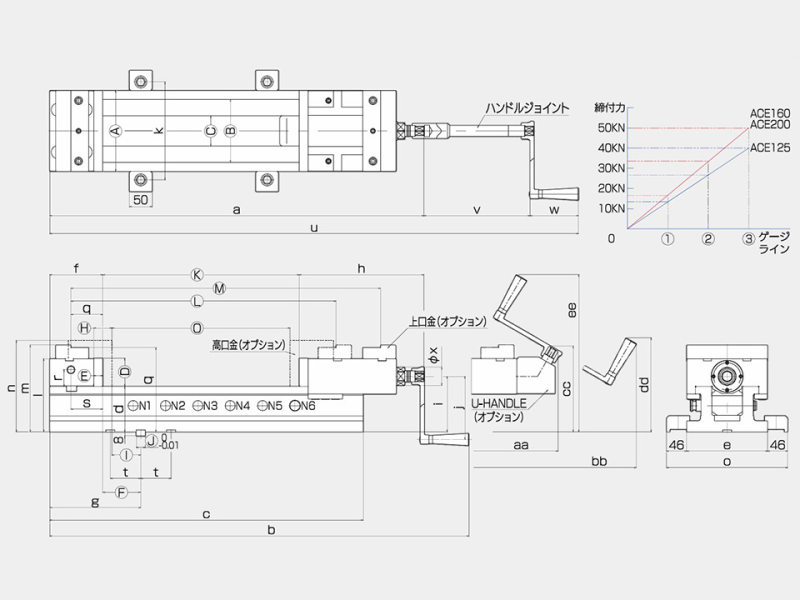

備考	A=口金巾 B=摺動面巾 C=摺動面間 D=口金高さ E=口金厚み F=ガイドブロックと口金面の距離 G=高口金高さ(OP) H=高口金厚さ(OP) I=ガイドブロックと高口金面の距離(OP) J=ガイドブロック K=口金開き L=上口金開き(OP) M=上口金開き(OP) O=高口金開き(OP)
メーカーHP
