| メーカー | 株式会社武田機械 |
| 分類 | 油圧バイス |
| 製品名 | COM200 |

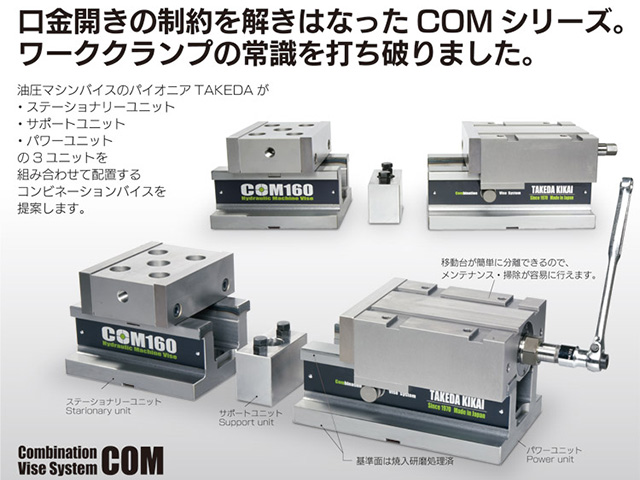

特長 | ●COMはステーショナリーユニット・サポートユニット・パワーユニットの3ユニットで構成されており自由な組み合わせと配置が可能
●高剛性ボディと当社独自の油圧機構による、安定した締付力
●新油圧機構によりコンパクトなデザインを実現
●油圧とネジバイス切り替えがソケットを着脱することにより可能
●切粉・クーラントオイルを容易に排出 |

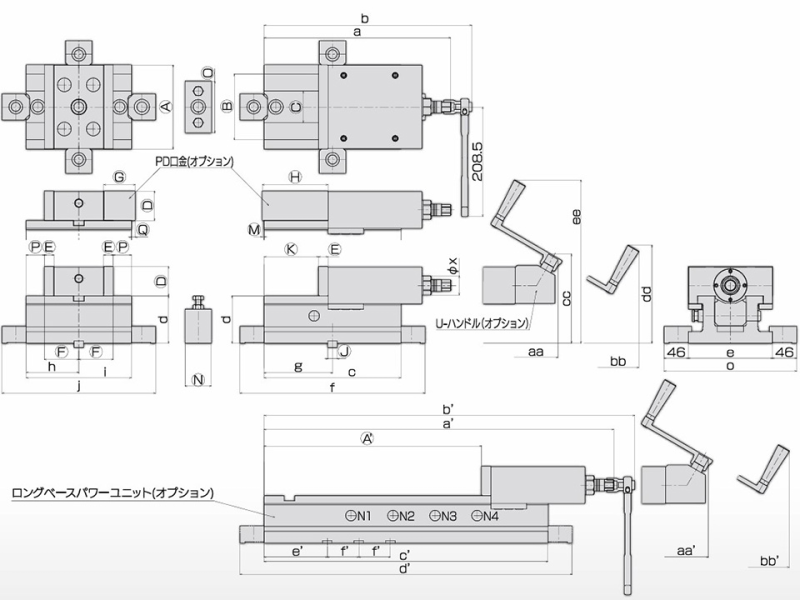

A (mm) | 200 |
B (mm) | 160 |
C (mm) | 70 |
D (mm) | 62 |
E (mm) | 20 |
F (mm) | 72.5 |
G (mm) | 60 |
H (mm) | 135 |
J (mm) | 18 |
K (mm) | 15～60, 60～105 |
M (mm) | 5～95 |
N (mm) | 50 |
O (mm) | 140 |
P (mm) | 32.5 |
Q (mm) | 7.5 |
a (mm) | 365 |
b (mm) | 405 |
c (mm) | 270 |
d (mm) | 110 |
e (mm) | 200 |
f (mm) | 362 |
g (mm) | 135 |
h (mm) | 105 |
i (mm) | 210 |
j (mm) | 302 |
o (mm) | 292 |
x (mm) | φ36 |
aa (mm) | 392 |
bb (mm) | 546 |
cc (mm) | 193 |
dd (mm) | 210 |
ee (mm) | 334 |
a' (mm) | 717 |
b' (mm) | 757 |
c' (mm) | 590 |
d' (mm) | 682 |
e' (mm) | 145 |
f' (mm) | 60 |
aa' (mm) | 744 |
bb' (mm) | 898 |
A' (mm) |
N1 : 100～145, 145～190
N2 : 190～235, 235～280
N3 : 280～325, 325～370
N4 : 370～415, 415～460
|
質量(kg)
| 66 |
締付力 (kN) | 30 |
備考 | A=口金巾
B=摺動面巾
C=摺動面間
D=口金高さ
E=口金厚み
F=ガイドブロックと口金面の距離
G=厚口金厚(OP)
H=厚口金厚(OP)
J=ガイドブロック
K=口金開き
M=PD口金移動量(OP)
N=サポートユニット
O=サポートユニット
P=ベースとPD口金の距離(OP)
Q=ベースと口金の距離(OP) |
