| メーカー | 株式会社武田機械 |
| 分類 | 油圧バイス |

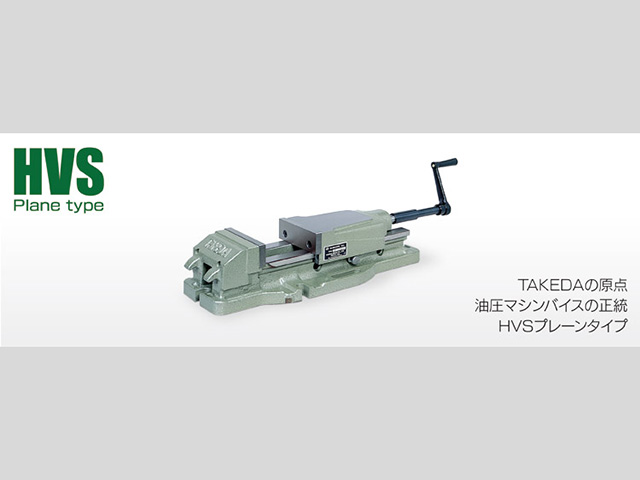

| 製品名 | TK-150HVS |
特長 | ●ハンドルプレーンタイプ
●優れた操作性・耐久性・信頼性を兼ね備え、ワイドな加工容積を実現
●油圧機構と皿バネ機構により弾力的な締付を行い、加工時の振動やショックに対し、安定した締付力を保ちます
●油圧とネジバイスの切換がワンタッチで行えます
●ベースの素材はダクタイル鋳鉄FCD700を使用し、基準面・摺動面には高周波焼入研磨加工が施してあり、耐摩耗＆耐久性に非常に優れています
●基準線を目安として締付力の調整が柔軟に行えます |

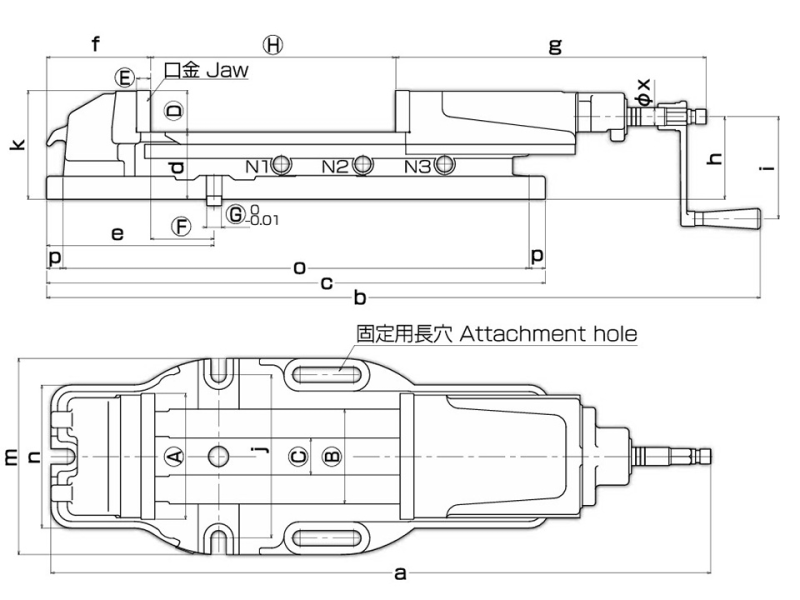

A (mm) | 154 |
B (mm) | 116 |
C (mm) | 45 |
D (mm) | 51 |
E (mm) | 17 |
F (mm) | 78 |
G (mm) | 18 |
H (mm) |
N1 : 0～100
N2 : 100～200
N3 : 200～300
|
a (mm) | 807 |
b (mm) | 873 |
c (mm) | 610 |
d (mm) | 82 |
e (mm) | 205 |
f (mm) | 127 |
g (mm) | 380 |
h (mm) | 101 |
i (mm) | 125 |
j (mm) | 200 |
k (mm) | 133 |
m (mm) | 240 |
n (mm) | 175 |
o (mm) | 570 |
p (mm) | 20 |
x (mm) | φ22 |
質量(kg)
| 50 |
締付力 (kN) | 44 |
備考 | A=口金巾
B=摺動面巾
C=摺動面間
D=口金高さ
E=口金厚み
F=ガイドブロックと口金面の距離
G=ガイドブロック
H=口金開き寸法 |
