株式会社武田機械

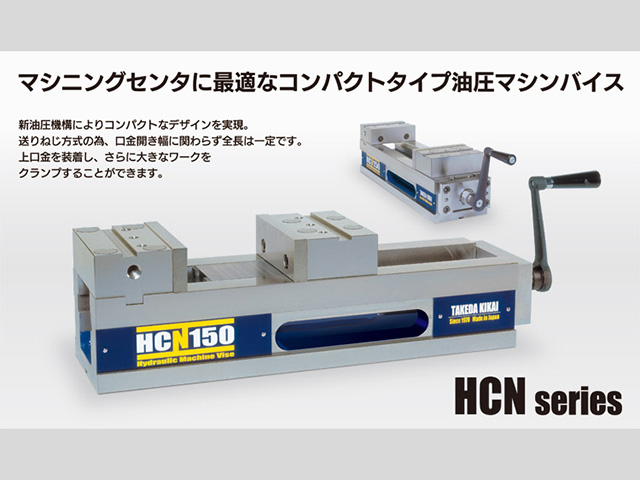

HCN150

お気に入りに追加

メーカー	株式会社武田機械
分類	油圧バイス
製品名	HCN150
特長	●油圧とネジバイス切り替えがソケットを着脱することにより可能 ●高剛性ボディと当社独自の油圧機構による、安定した締付力 ●切粉・クーラントオイルを容易に排出 ●固定側・移動側上部に上口金または治具の取付用キー溝とタップ穴を標準装備
A (mm)	154
B (mm)	156
C (mm)	80
D (mm)	51
E (mm)	17
F (mm)	60
G (mm)	90
H (mm)	38
I (mm)	39
J (mm)	18
K (mm)	0～300
L (mm)	134～434
O (mm)	0～258
a (mm)	616
b (mm)	705
c (mm)	533
d (mm)	110
e (mm)	156
f (mm)	105
g (mm)	165
h (mm)	107
i (mm)	65
j (mm)	125
k (mm)	196
l (mm)	160
m (mm)	187
n (mm)	200
o (mm)	248
p (mm)	182
q (mm)	67
r (mm)	28
s (mm)	62
t (mm)	60
u (mm)	922
v (mm)	210
w (mm)	96
x (mm)	φ36
質量(kg)	60
締付力 (kN)	50

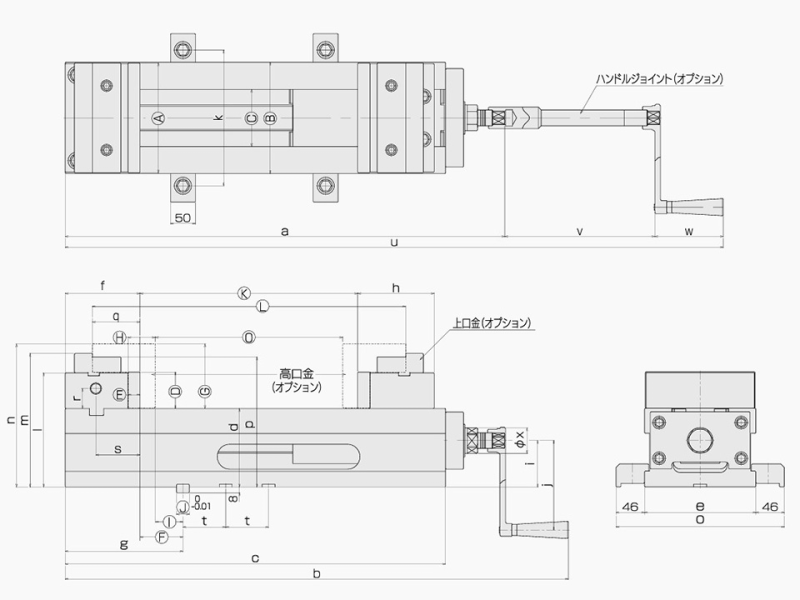

備考	A＝口金巾 B=摺動面巾 C=摺動面間 D=口金高さ E=口金厚み F=ガイドブロックと口金面の距離 G=高口金高さ(OP) H=高口金厚さ(OP) I=ガイドブロックと高口金面の距離(OP) J=ガイドブロック K=口金開き L=上口金開き(OP) O=上口金開き(OP)
