| メーカー | 株式会社武田機械 |
| 分類 | 油圧バイス |
| 製品名 | COM125 |

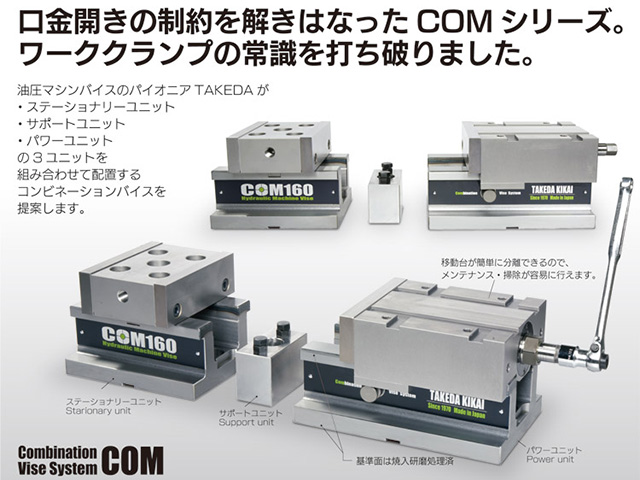

特長 | ●COMはステーショナリーユニット・サポートユニット・パワーユニットの3ユニットで構成されており自由な組み合わせと配置が可能
●高剛性ボディと当社独自の油圧機構による、安定した締付力
●新油圧機構によりコンパクトなデザインを実現
●油圧とネジバイス切り替えがソケットを着脱することにより可能
●切粉・クーラントオイルを容易に排出 |
A (mm) | 125 |
B (mm) | 98 |
C (mm) | 45 |
D (mm) | 46 |
E (mm) | 15 |
F (mm) | 60 |
G (mm) | 55 |
H (mm) | 90 |
J (mm) | 18 |
K (mm) | 10～40, 40～70 |
M (mm) | 5～75 |
N (mm) | 50 |
O (mm) | 98 |
P (mm) | 35 |
Q (mm) | 5 |
a (mm) | 302 |
b (mm) | 342 |
c (mm) | 220 |
d (mm) | 80 |
e (mm) | 125 |
f (mm) | 312 |
g (mm) | 110 |
h (mm) | 95 |
i (mm) | 190 |
j (mm) | 282 |
o (mm) | 217 |
x (mm) | φ30 |
a' (mm) | 552 |
b' (mm) | 592 |
c' (mm) | 440 |
d' (mm) | 532 |
e' (mm) | 115 |
f' (mm) | 50 |
A' (mm) |
N1 : 80～110, 110～140
N2 : 140～170, 170～200
N3 : 200～230, 230～260
N4 : 260～290, 290～320
|
質量(kg)
| 35 |
締付力 (kN) | 30 |

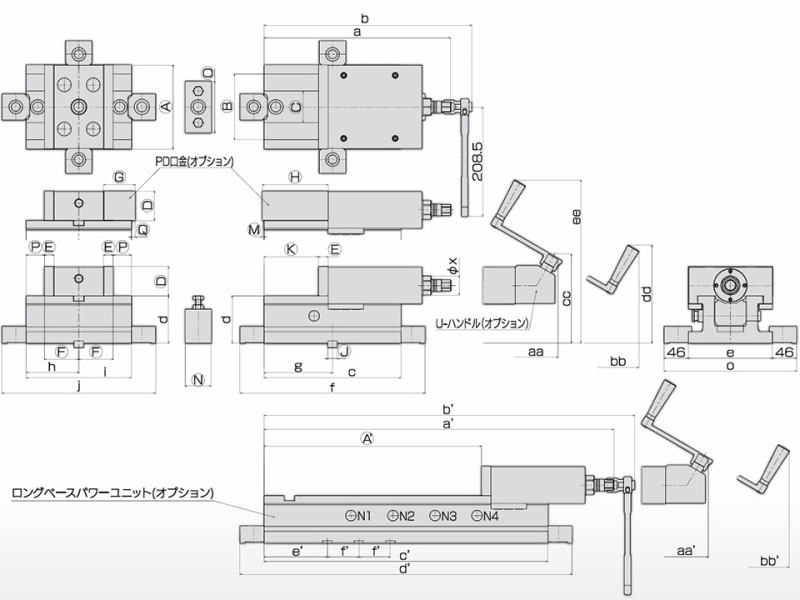

備考 | A=口金巾
B=摺動面巾
C=摺動面間
D=口金高さ
E=口金厚み
F=ガイドブロックと口金面の距離
G=厚口金厚(OP)
H=厚口金厚(OP)
J=ガイドブロック
K=口金開き
M=PD口金移動量(OP)
N=サポートユニット
O=サポートユニット
P=ベースとPD口金の距離(OP)
Q=ベースと口金の距離(OP) |
