工作機械
研削盤
ネジ研削盤
GSD100A
三井精機工業株式会社

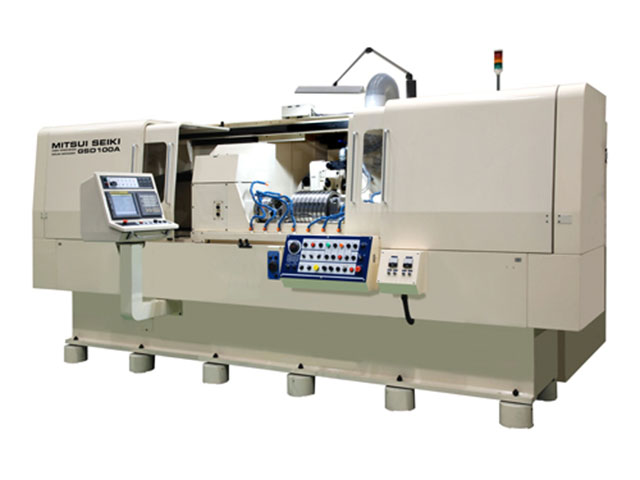

GSD100A
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
三井精機工業株式会社
分類
ネジ研削盤
製品名
GSD100A
特長
テーパーローラー・ベアリングのころ研削用治具お研削加工専用機
主軸テーパ
MT No.4
主軸貫通穴径
(mm)
φ : 76
主軸回転数
(min-1)
70
主軸旋回角度
(°)
0.001
ワーク主軸多条割り出し条数
任意
最大加工長
(mm)
700
テーブル送り全移動量
(mm)
1150
テーブル送り早戻し速度
(mm/min)
2400
テーブル送り最小移動量
(mm)
0.0001
テーブル上の振り
(mm)
φ480
研削できるねじ長さ
(mm)
450
研削できる最大ワーク径
(mm)
φ : 102~350
研削できるねじリード
(mm)
600
砥石サイズ
(mm)
D : 460
W : 10~60
d : 228.6
最小使用砥石径
(mm)
φ : 360
砥石回転速
(m/min)
2700
砥石回転数
(min-1)
1868
砥石傾き角度
(°)
±15
砥石台全移動量
(mm)
250
砥石台最小移動量
(mm)
0.0001
砥石軸モータ
(kW)
3.7
機械重量
(kg)
12000
潤滑油タンク容量
(L)
50
クーラントタンク容量
(L)
600
備考
・主軸回転数は最大値です。
・テーブル送り早戻し速度は主軸停止の値です。
・研削できる最大ワーク径は谷径~外径の値です。
・研削できるねじリードはワーク外径φ200mm時の値です。また、最大値です。
