三井精機工業株式会社

GSE320B

お気に入りに追加
メーカー 三井精機工業株式会社
分類 ネジ研削盤
製品名 GSE320B
特長・特徴
動圧砥石軸、3軸NC角柱ロータリードレッサー、AEセンサー等を標準で装備し、砥石最高使用周速（粗加工時）4800m/minでCBN砥石の使用が可能
主軸テーパ
MT No.4
主軸貫通穴径
(mm)
 φ : 172
主軸回転数 (min-1)
 80
主軸旋回角度
(°)
 0.005
ワーク主軸多条割り出し条数
任意
心押軸移動量
(mm)
 40
心押台センターのテーパ
MT No.4
テーブル送り全移動量
(mm)
 3300
テーブル送り早戻し速度
(mm/min)
 2400
テーブル送り最小移動量
(mm)
 0.0001
テーブル上の振り
(mm)
 φ480
センター間距離
(mm)
 3650
研削できるねじ長さ
(mm)
 3200
研削できる最大ワーク径
(mm)
 φ : 200
研削できる最大ワーク質量
(kg)
 350
研削できるねじリード
(mm)
 0.25～600
砥石サイズ (mm)
 D : 450, 510 W : 10～26, 10～50 d : 152.4, 228.6
最小使用砥石径
(mm)
 φ : 410
砥石回転速 (m/min)
 2700, 4800
砥石回転数 (min-1)
 1675, 3395
砥石傾き角度
(°)
 ±45
砥石台全移動量
(mm)
 265
砥石台早送り移動量
(mm)
 75
砥石台最小移動量
(mm)
 0.001
砥石軸モータ
(kW)
 11
機械重量 (kg)
 18500
潤滑油タンク容量
(L)
 85
クーラントタンク容量
(L)
 800
備考

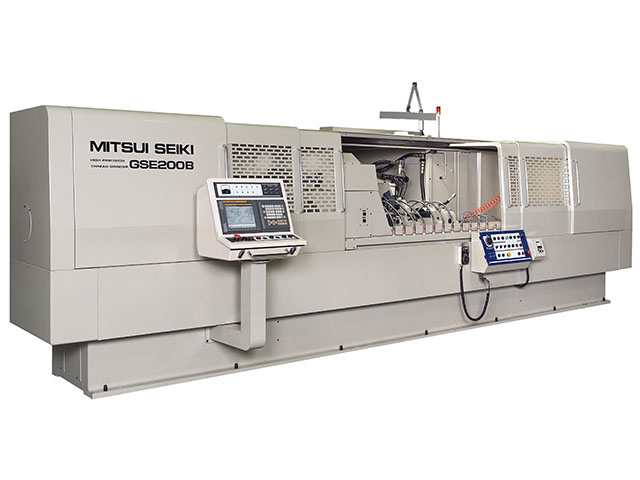

・画像はGSE200Bになります。
・心押軸移動量は最大値です。
・テーブル送り早戻し速度は主軸停止の値です。
・研削できるねじリードはワーク外径φ200mm時の値です。
・砥石サイズ(外径×幅×内径)は450mm×10～26mm×152.4mm(CBN砥石), 510mm×10～50mm×228.6mm(普通砥石)です。
・最小使用砥石径は普通砥石の値です。
・砥石回転速は2700m/min(普通砥石), 4800m/min(CBN砥石)です。
・砥石回転速度は3395min-1(CBN砥石), 1675min-1(普通砥石)です。
