三井精機工業株式会社

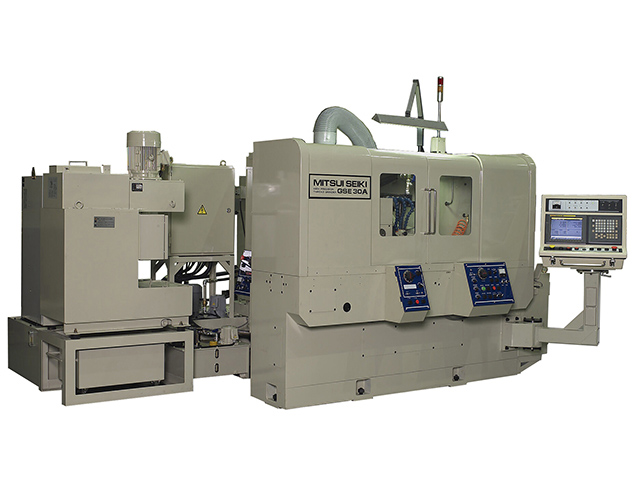

GSE30A

お気に入りに追加
メーカー 三井精機工業株式会社
分類 ネジ研削盤
製品名 GSE30A
特長・特徴
ミニチュアボールねじ、ねじゲージ、小型ウォーム等の高精度、高能率加工を実現
主軸テーパ
MT No.3
主軸貫通穴径
(mm)
 φ : 35
主軸回転数 (min-1)
 100
主軸旋回角度
(°)
 0.002
ワーク主軸多条割り出し条数
任意
心押軸移動量
(mm)
 25
心押台センターのテーパ
MT No.3
テーブル送り全移動量
(mm)
 360
テーブル送り早戻し速度
(mm/min)
 1000
テーブル送り最小移動量
(mm)
 0.0001
テーブル上の振り
(mm)
 φ270
センター間距離
(mm)
 450
研削できるねじ長さ
(mm)
 300
研削できる最大ワーク径
(mm)
 φ : 80
研削できる最大ワーク質量
(kg)
 15
研削できるねじリード
(mm)
 60
砥石サイズ (mm)
 D : 355 W : 10～32 d : 152.4
最小使用砥石径
(mm)
 φ : 280
砥石回転速 (m/min)
 2700
砥石回転数 (min-1)
 2420
砥石傾き角度
(°)
 ±30
砥石台全移動量
(mm)
 137.5
砥石台早送り移動量
(mm)
 25
砥石台最小移動量
(mm)
 0.001
砥石軸モータ
(kW)
 2.2
機械重量 (kg)
 4500
潤滑油タンク容量
(L)
 30
クーラントタンク容量
(L)
 380
備考
・心押軸移動量は最大値です。
・テーブル送り早戻し速度は主軸停止の値です。
・研削できるねじリードは最大値です。
