メーカー | 三井精機工業株式会社 |
分類 | ネジ研削盤 |

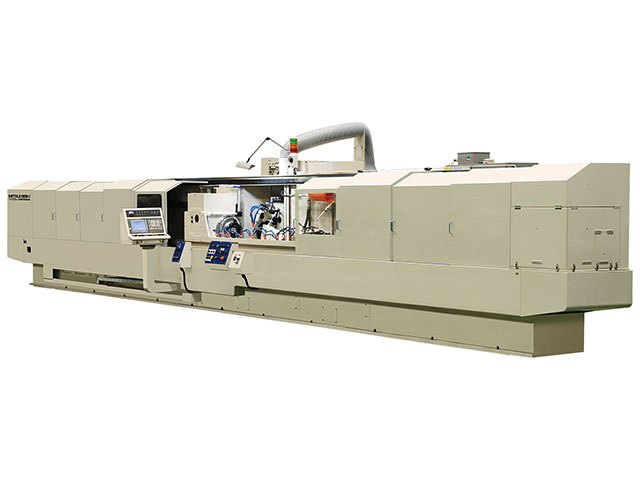

製品名 | GSE500A |
特長・特徴 | 長尺ねじの高精度、高能率加工として世界的にも例が少ない大型機 |
主軸テーパ | MT No.4 |
主軸貫通穴径 (mm) |
φ : 172
|
主軸回転数 (min-1) | 80 |
主軸旋回角度 (°) | 0.005 |
ワーク主軸多条割り出し条数 | 任意 |
心押軸移動量 (mm) | 40 |
心押台センターのテーパ | MT No.4 |
テーブル送り全移動量 (mm) | 5100 |
テーブル送り早戻し速度 (mm/min) | 2400 |
テーブル送り最小移動量 (mm) | 0.0001 |
テーブル上の振り (mm) | φ480 |
センター間距離 (mm) | 5400 |
研削できるねじ長さ (mm) | 5000 |
研削できる最大ワーク径 (mm) |
φ : 200
|
研削できる最大ワーク質量 (kg) | 400 |
研削できるねじリード (mm) | 0.25~600 |
砥石サイズ (mm) |
D : 510
W : 10~50
d : 228.6
|
最小使用砥石径 (mm) |
φ : 410
|
砥石回転速 (m/min) | 2700 |
砥石回転数 (min-1) | 1675 |
砥石傾き角度 (°) | ±45 |
砥石台全移動量 (mm) | 265 |
砥石台早送り移動量 (mm) | 75 |
砥石台最小移動量 (mm) | 0.001 |
砥石軸モータ (kW) | 7.5 |
機械重量 (kg) | 20000 |
潤滑油タンク容量 (L) | 85 |
クーラントタンク容量 (L) | 800 |
備考 | ・心押軸移動量は最大値です。
・テーブル送り早戻し速度は主軸停止の値です。
・研削できるねじリードはワーク外径φ200mm時の値です。 |
