工作機械
研削盤
ネジ研削盤

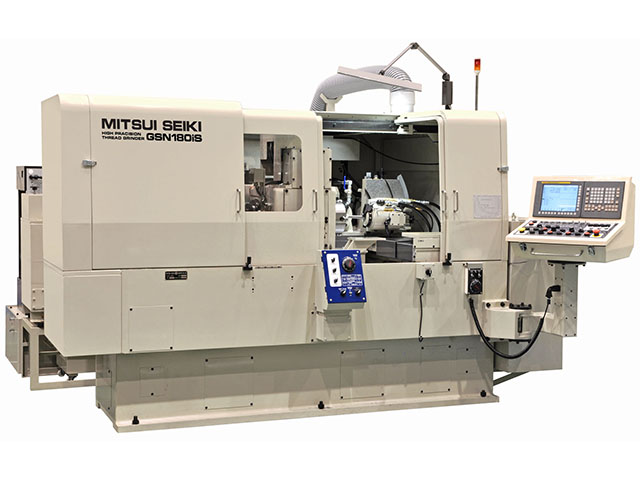

GSN180iS
三井精機工業株式会社
GSN180iS
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
三井精機工業株式会社
分類
ネジ研削盤
製品名
GSN180iS
特長
ボールねじナット等の高精度・高能率加工を実現
主軸貫通穴径
(mm)
φ : 65
主軸回転数
(min-1)
100
主軸旋回角度
(°)
0.005
テーブル送り全移動量
(mm)
450
テーブル送り早戻し速度
(mm/min)
1000
テーブル送り最小移動量
(mm)
0.0001
テーブル上の振り
(mm)
φ480
研削できるねじ長さ
(mm)
180
研削できる加工物内径
(mm)
φ : 8~100
研削できるねじリード
(mm)
0.25~50
砥石サイズ
(mm)
D : 5~50
W : 16
砥石回転数
(min-1)
8000~15000, 15000~24000, 24000~40000, 40000~70000
砥石傾き角度
(°)
±10
砥石台全移動量
(mm)
234
砥石台最小移動量
(mm)
0.001
機械重量
(kg)
7000
潤滑油タンク容量
(L)
50
クーラントタンク容量
(L)
600
砥石冷却水用タンク容量
(L)
128
備考
・研削できる加工物内径はおおよその値です。
・寸法サイズ(W)は最大値です。
・砥石回転速度は、標準型:15000~24000min-1、剛性型:8000~15000min-1、高速型:24000~40000min-1、特殊ストレート型:8000~15000min-1、超高速型:40000~70000min-1です。
