三井精機工業株式会社

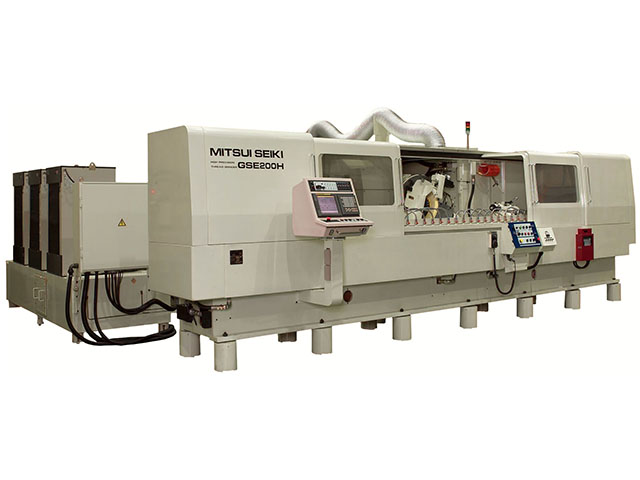

GSE200H

お気に入りに追加
メーカー 三井精機工業株式会社
分類 ネジ研削盤
製品名 GSE200H
特長
研削にも関わらず切削並みの加工能力を備え、従来の研削加工に比べて加工時間を大幅に短縮可能
インジェクションスクリュー、押し出し機用スクリューや大径・高負荷ボールねじなどの高能率加工に最適
主軸テーパ
MT No.4
主軸貫通穴径
(mm)
 φ : 76
主軸回転数 (min-1)
 100
主軸旋回角度
(°)
 0.001
ワーク主軸多条割り出し条数
任意
心押軸移動量
(mm)
 40
心押台センターのテーパ
MT No.4
テーブル送り全移動量
(mm)
 2440
テーブル送り早戻し速度
(mm/min)
 2400
テーブル送り最小移動量
(mm)
 0.0001
テーブル上の振り
(mm)
 φ480
センター間距離
(mm)
 2250
研削できるねじ長さ
(mm)
 2000
研削できる最大ワーク径
(mm)
 φ : 360
研削できる最大ワーク質量
(kg)
 250
研削できるねじリード
(mm)
 0.25～600
砥石サイズ (mm)
 D : 510 W : 10～50 d : 228.6
最小使用砥石径
(mm)
 φ : 410
砥石回転速 (m/min)
 3600
砥石回転数 (min-1)
 2250
砥石傾き角度
(°)
 ±45
砥石台全移動量
(mm)
 295
砥石台早送り移動量
(mm)
 75
砥石台最小移動量
(mm)
 0.0001
砥石軸モータ
(kW)
 45
機械重量 (kg)
 14000
潤滑油タンク容量
(L)
 50
クーラントタンク容量
(L)
 2900
備考
・主軸貫通穴径はオプション時φ103mmです。
・心押軸移動量は最大値です。
・テーブル送り早戻し速度は主軸停止の値です。
・研削できるねじリードはワーク外径φ200mm時の値です。
