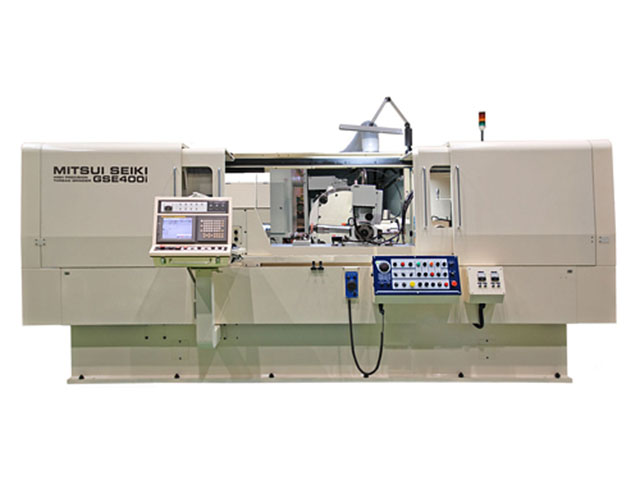

GSE400i
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
三井精機工業株式会社
分類
ネジ研削盤
製品名
GSE400i
特長
GSN180iSでは加工できない大型ナットを加工するための専用機
主軸回転数
(min-1)
100
主軸旋回角度
(°)
0.005
ワーク主軸多条割り出し条数
任意
テーブル送り全移動量
(mm)
1150
テーブル送り早戻し速度
(mm/min)
2400
テーブル送り最小移動量
(mm)
0.0001
テーブル上の振り
(mm)
φ480
研削できるねじ長さ
(mm)
400
研削できる加工物内径
(mm)
φ : 63~150
砥石回転速
(m/min)
1800
砥石回転数
(min-1)
6646
砥石傾き角度
(°)
左10, 右9
砥石台全移動量
(mm)
250
砥石台最小移動量
(mm)
0.0001
砥石軸モータ
(kW)
3.7
機械重量
(kg)
11000
潤滑油タンク容量
(L)
50
クーラントタンク容量
(L)
600
備考
・主軸回転数は最大値です。
・テーブル送り早戻し速度は主軸停止の値です。
・砥石回転速、砥石回転速度はインバータ付きの場合の値です。
