工作機械
研削盤
ネジ研削盤

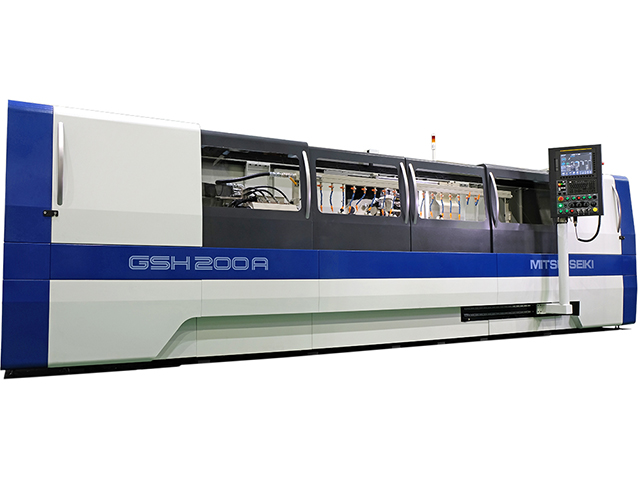

GSH200A
三井精機工業株式会社
GSH200A
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
三井精機工業株式会社
分類
ネジ研削盤
製品名
GSH200A
主軸テーパ
MT No.4
主軸貫通穴径
(mm)
φ : 76
主軸回転数
(min-1)
200
主軸旋回角度
(°)
0.001
心押軸移動量
(mm)
40
心押台センターのテーパ
MT No.4
テーブル送り全移動量
(mm)
2150
テーブル送り最小移動量
(mm)
0.0001
テーブル上の振り
(mm)
φ480
センター間距離
(mm)
2250
研削できるねじ長さ
(mm)
2000
研削できる最大ワーク径
(mm)
φ : 200
研削できる最大ワーク質量
(kg)
250
研削できるねじリード
(mm)
600
砥石サイズ
(mm)
D : 380, 460
W : 15, 32
d : 152.4, 203.2
砥石回転速
(m/min)
3600, 7200
砥石回転数
(min-1)
6000
砥石傾き角度
(°)
±45
砥石台全移動量
(mm)
330
砥石台最小移動量
(mm)
0.001
砥石軸モータ
(kW)
15
機械重量
(kg)
13500
備考
・研削できるねじリードはワーク外径φ200mm時の値です。
・砥石サイズ(外径×幅×内径)は380mm×15mm×152.4mm(CBN砥石)です。
・砥石回転速は3600m/min(普通砥石), 7200m/min(CBN砥石)です。
