三井精機工業株式会社

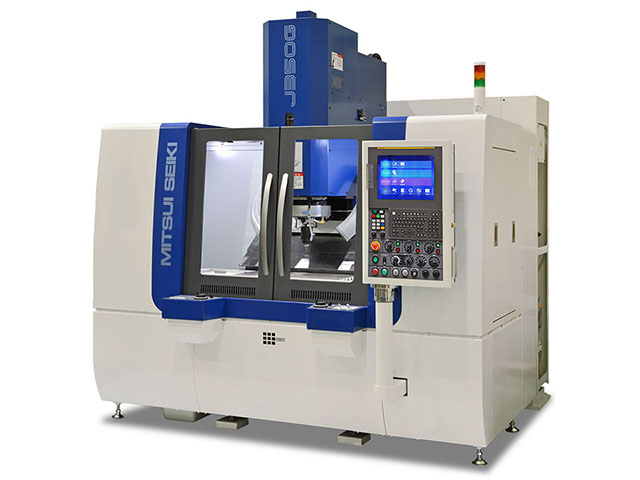

J350G

お気に入りに追加
メーカー 三井精機工業株式会社
分類 ジグ研削盤
製品名 J350G
特長
●世界最大の砥石自動切込みストローク(U軸)-3～+50mmを実現
●1本の砥石で異径穴を連続自動加工することが可能
●操作性を考えた全体カバーを標準装備。前面大型窓、広い扉開口部、カバー前面から作業点までの距離の最短化
●必要データを入力するだけで研削加工プログラムを自動生成
●最新のHMIを搭載した15インチのタッチパネルを採用
●当社で開発した研削支援画面G-MAPSを搭載
制御装置メーカー
FANUC
遊星回転速度
(min-1)
 5～300
砥石切込みストローク
(mm)
 -3～50
テーブルサイズ
(mm)
 L : 700 W : 350
T溝の幅
10mmH7
T溝の数
7
T溝の間隔
50
テーブル上面より研削ヘッド先端までの最大距離
(mm)
 450
テーブル移動量(X軸)
(mm)
 500
サドル移動量(Y軸)
(mm)
 300
クイル移動量(Z軸)
(mm)
 100
Z軸チョッピングストローク
(mm)
 max95
最大チョッピングサイクル数
(cycle/min)
 200
早送り速度_テーブル(X軸)、サドル(Y軸)
(mm/min)
 2000
早送り速度_クイル(Z軸)
(mm/min)
 3000
早送り速度_主軸(C軸)
(°/min)
 2600
研削送り速度_テーブル(X軸)、サドル(Y軸)
(mm/min)
 0.1～2000
研削送り速度_クイル(Z軸)
(mm/min)
 0.1～13000
研削送り速度_主軸(C軸)
(°/min)
 0.1～2600
上下移動量(W軸)
(mm)
 300
高周波モーター低速用(HFM-L)
(min-1)
 9000～45000
高周波モーター高速用(HFM-H)
(min-1)
 18000～90000
高周波モーター強剛性用(HFM-HS)
(min-1)
 9000～30000
高周波モーターATC用(HFM-ATC)
(min-1)
 9000～30000
エアタービン(ATM-Ⅱ)
(min-1)
 max175000
位置決め精度(X,Y,Z軸)
(mm)
 -0.0007～0.0007
最大積載質量
(kg)
 300
機械サイズ (mm)
 W : 2610 D : 2665 H : 2504
備考
・最大チョッピングサイクル数は25mmストローク時の値です。
