三井精機工業株式会社

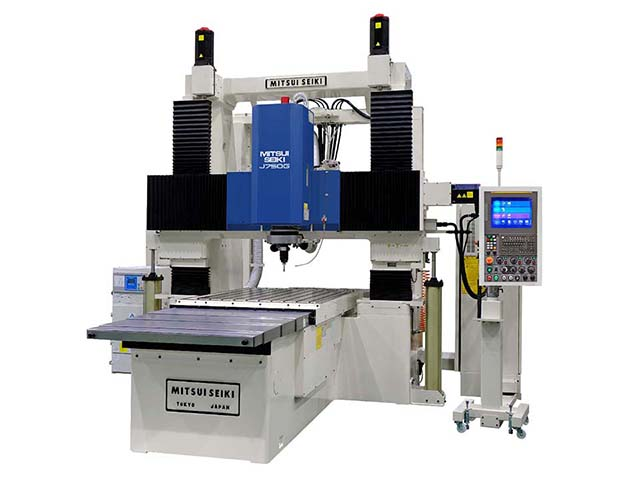

J750G

お気に入りに追加
メーカー 三井精機工業株式会社
分類 ジグ研削盤
製品名 J750G
特長
●X, Y軸V-F摺動面と主軸頭・横架上下はきさげにより極めて高い幾何学的精度を実現
●Z軸はNC制御で、切削送りとしてのZ軸とチョッピングサイクルとしてのZ軸の2通りの制御が可能
●広範囲な砥石自動切込みストローク(U軸)-3～+50mmを実現
●1本の砥石で異径穴を連続自動加工することが可能
●必要データを入力するだけで研削加工プログラムを自動生成
●最新のHMIを搭載した15インチのタッチパネルを採用
●当社で開発した研削支援画面G-MAPSを搭載
制御装置メーカー
FANUC
遊星回転速度
(min-1)
 5～300
砥石切込みストローク
(mm)
 -3～50
テーブルサイズ
(mm)
 L : 1830 W : 1200
T溝の幅
16mmH7
T溝の数
10
T溝の間隔
106
テーブル上面より研削ヘッド先端までの最大距離
(mm)
 955
テーブル移動量(X軸)
(mm)
 1530
サドル移動量(Y軸)
(mm)
 1020
クイル移動量(Z軸)
(mm)
 140
Z軸チョッピングストローク
(mm)
 max135
最大チョッピングサイクル数
(cycle/min)
 200
早送り速度_テーブル(X軸)、サドル(Y軸)
(mm/min)
 5000
早送り速度_クイル(Z軸)
(mm/min)
 3000
早送り速度_主軸(C軸)
(°/min)
 2600
研削送り速度_テーブル(X軸)、サドル(Y軸)
(mm/min)
 0.1～2000
研削送り速度_クイル(Z軸)
(mm/min)
 0.1～13000
研削送り速度_主軸(C軸)
(°/min)
 0.1～2600
上下移動量(W軸)
(mm)
 830
高周波モーター低速用(HFM-L)
(min-1)
 9000～45000
高周波モーター高速用(HFM-H)
(min-1)
 18000～90000
高周波モーター強剛性用(HFM-HS)
(min-1)
 9000～30000
高周波モーターATC用(HFM-ATC)
(min-1)
 9000～30000
エアタービン(ATM-Ⅱ)
(min-1)
 max175000
位置決め精度(X,Y,Z軸)
(mm)
 -0.001～0.001
最大積載質量
(kg)
 2000
機械サイズ (mm)
 W : 4020 D : 5721 H : 3619 center height : 15000
備考
・最大チョッピングサイクル数は25mmストローク時の値です。
