メーカー 三井精機工業株式会社
分類 ジグ研削盤

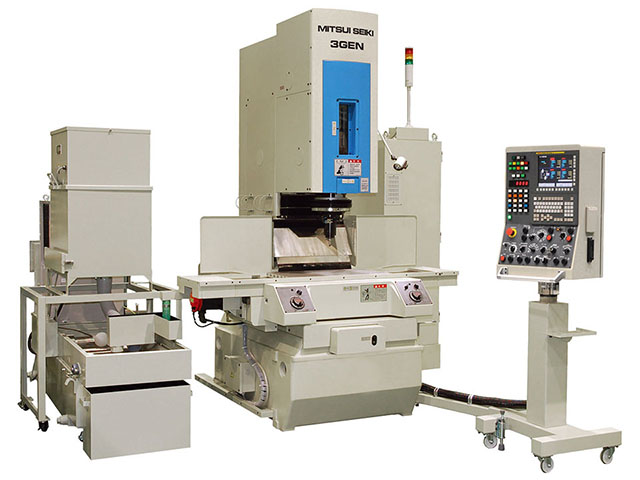

製品名 J3GEN
特長
●X, Y軸V-F摺動面と主軸頭・横架上下はきさげにより極めて高い幾何学的精度を実現(全機種)
●Z軸はNC制御で、切削送りとしてのZ軸とチョッピングサイクルとしてのZ軸の2通りの制御が可能
●Z軸にリニアモータを採用(工作機械での実用化は初)従来機では実現不可能だったZ軸チョッピングサイクル毎分400cycle(25mmストロークにて)を実現し、輪郭研削における加工時間を大幅に短縮
制御装置メーカー
FANUC
遊星回転速度
(min-1)
 5～300
砥石切込みストローク
(mm)
 4
テーブルサイズ
(mm)
 L : 700 W : 350
T溝の幅
10mmH7
T溝の数
7
T溝の間隔
50
テーブル上面より研削ヘッド先端までの最大距離
(mm)
 450
テーブル移動量(X軸)
(mm)
 500
サドル移動量(Y軸)
(mm)
 300
クイル移動量(Z軸)
(mm)
 100
Z軸チョッピングストローク
(mm)
 max95
最大チョッピングサイクル数
(cycle/min)
 400
早送り速度_テーブル(X軸)、サドル(Y軸)
(mm/min)
 2000
早送り速度_クイル(Z軸)
(mm/min)
 3000
早送り速度_主軸(C軸)
(°/min)
 2600
研削送り速度_テーブル(X軸)、サドル(Y軸)
(mm/min)
 0.1～2000
研削送り速度_クイル(Z軸)
(mm/min)
 0.1～40000
研削送り速度_主軸(C軸)
(°/min)
 0.1～2600
上下移動量(W軸)
(mm)
 300
高周波モーター低速用(HFM-L)
(min-1)
 9000～45000
高周波モーター高速用(HFM-H)
(min-1)
 18000～90000
高周波モーター強剛性用(HFM-HS)
(min-1)
 9000～30000
高周波モーターATC用(HFM-ATC)
(min-1)
 9000～30000
エアタービン(ATM-Ⅱ)
(min-1)
 max175000
位置決め精度(X,Y,Z軸)
(mm)
 -0.0007～0.0007
最大積載質量
(kg)
 300
機械サイズ (mm)
 W : 3364 D : 3480 H : 2764 center height : 3200
備考
・砥石切込みストロークは直径時の値です。
・最大チョッピングサイクル数は25mmストローク時の値です。
メーカーHP
お問い合わせ
カタログをダウンロード
