J4GDN

お気に入りに追加

メーカー	三井精機工業株式会社
分類	ジグ研削盤

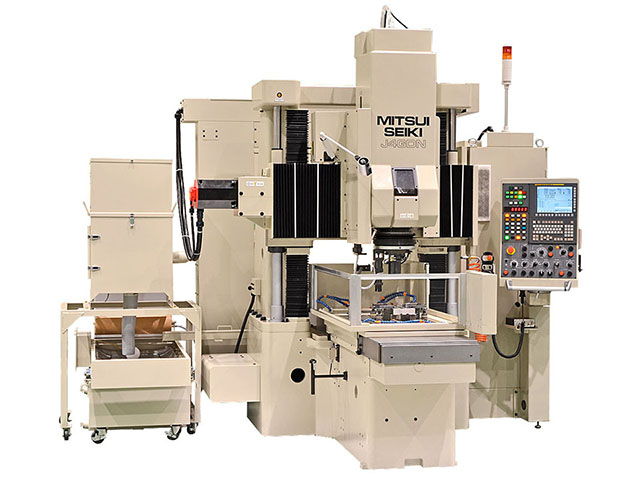

製品名	J4GDN
特長	●X, Y軸V-F摺動面と主軸頭・横架上下はきさげにより極めて高い幾何学的精度を実現 ●Z軸はNC制御で、切削送りとしてのZ軸とチョッピングサイクルとしてのZ軸の2通りの制御が可能 ●Z軸チョッピングサイクルはボールねじ駆動により毎分200cycle(25mmストロークにて)という高速化を実現。この速度でも下死点精度は2μm
制御装置メーカー	FANUC
遊星回転速度 (min-1)	5～300
砥石切込みストローク (mm)	4
テーブルサイズ (mm)	L : 790 W : 600
T溝の幅	12mmH7
T溝の数	4
T溝の間隔	100
テーブル上面より研削ヘッド先端までの最大距離 (mm)	480
テーブル移動量(X軸) (mm)	610
サドル移動量(Y軸) (mm)	410
クイル移動量(Z軸) (mm)	140
Z軸チョッピングストローク (mm)	max135
最大チョッピングサイクル数 (cycle/min)	200
早送り速度_テーブル(X軸)、サドル(Y軸) (mm/min)	2000
早送り速度_クイル(Z軸) (mm/min)	3000
早送り速度_主軸(C軸) (°/min)	2600
研削送り速度_テーブル(X軸)、サドル(Y軸) (mm/min)	0.1～2000
研削送り速度_クイル(Z軸) (mm/min)	0.1～13000
研削送り速度_主軸(C軸) (°/min)	0.1～2600
上下移動量(W軸) (mm)	460
高周波モーター低速用(HFM-L) (min-1)	9000～45000
高周波モーター高速用(HFM-H) (min-1)	18000～90000
高周波モーター強剛性用(HFM-HS) (min-1)	9000～30000
高周波モーターATC用(HFM-ATC) (min-1)	9000～30000
エアタービン(ATM-Ⅱ) (min-1)	max175000
位置決め精度(X,Y,Z軸) (mm)	-0.001～0.001
最大積載質量 (kg)	750
機械サイズ (mm)	W : 3850 D : 3420 H : 2743 center height : 4300
備考	・砥石切込みストロークは直径時の値です。・最大チョッピングサイクル数は25mmストローク時の値です。
