| メーカー | 株式会社北川鉄工所 |
| 分類 | ロボットハンド・グリッパ |

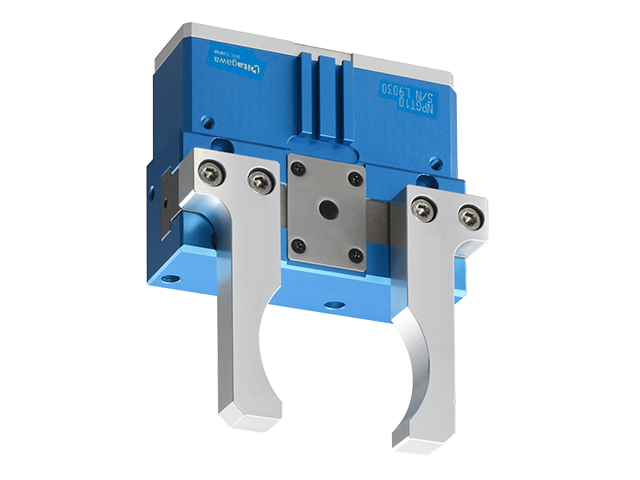

| 製品名 | NPGT10 |

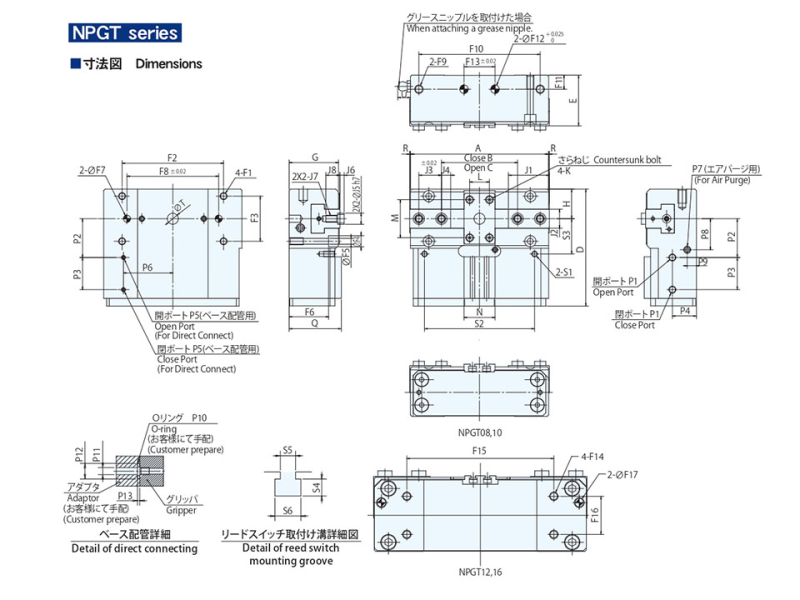

外形寸法A (mm) | 120 |
外形寸法B (mm) | 46.4 |
外形寸法C (mm) | 67.2 |
外形寸法D (mm) | 95.5 |
外形寸法E (mm) | 41 |
外形寸法G (mm) | 40 |
外形寸法H (mm) | 25 |
外形寸法K (mm) | M3 |
外形寸法L (mm) | 24 |
外形寸法M (mm) | 32 |
外形寸法N (mm) | 22 |
外形寸法Q (mm) | 42 |
外形寸法R (mm) | 0.2 |
外形寸法T (mm) | φ7.8 |
外形寸法U (mm) | 9 |
ジョー取付け部寸法J1
(mm) | 32.5 |
ジョー取付け部寸法J2
(mm) | 18.5 |
ジョー取付け部寸法J3
(mm) | 20 |
ジョー取付け部寸法J4
(mm) | 6 |
ジョー取付け部寸法J5
(mm) | 10 |
ジョー取付け部寸法J6
(mm) | 4 |
ジョー取付け部寸法J7
(mm) | M6 |
ジョー取付け部寸法J8
(mm) | 12 |
本体固定部寸法F1
(mm) | M6×d12 |
本体固定部寸法F2
(mm) | 86 |
本体固定部寸法F3
(mm) | 38 |
本体固定部寸法F4
(mm) | φ9.5 |
本体固定部寸法F5
(mm) | φ5.2 |
本体固定部寸法F6
(mm) | 32 |
本体固定部寸法F7
(mm) | φ6(+0.025)×d10 |
本体固定部寸法F8
(mm) | 80(±0.02) |
本体固定部寸法F9
(mm) | M8×d12 |
本体固定部寸法F10
(mm) | 106 |
本体固定部寸法F11
(mm) | 10 |
本体固定部寸法F12
(mm) | φ8(+0.025)×d10 |
本体固定部寸法F13
(mm) | 32(±0.02) |
空圧供給部寸法P1
(mm) | M5 |
空圧供給部寸法P2
(mm) | 32.5 |
空圧供給部寸法P3
(mm) | 25.8 |
空圧供給部寸法P4
(mm) | 19.5 |
空圧供給部寸法P5
(mm) | M3 |
空圧供給部寸法P6
(mm) | 45 |
空圧供給部寸法P7
(mm) | M5 |
空圧供給部寸法P8
(mm) | 26.5 |
空圧供給部寸法P9
(mm) | 8 |
空圧供給部寸法P10
(mm) | S4(NOK規格) |
空圧供給部寸法P11
(mm) | φ3 |
空圧供給部寸法P12
(mm) | φ6.6 |
空圧供給部寸法P13
(mm) | 1 |
スイッチ取付け部寸法(近接スイッチ)S1
(mm) | M5 |
スイッチ取付け部寸法(近接スイッチ)S2
(mm) | 96 |
スイッチ取付け部寸法(近接スイッチ)S3
(mm) | 30 |
スイッチ取付け部寸法(リードスイッチ)S4
(mm) | 3.6 |
スイッチ取付け部寸法(リードスイッチ)S5
(mm) | 3.2 |
スイッチ取付け部寸法(リードスイッチ)S6
(mm) | 5.5 |
備考 | ・外形寸法Uは、R→Uです。
・ジョー取付け部寸法J5は、h7です。
・オプションで近接スイッチブラケット、測長スケールがあります。 |
