株式会社ミツトヨ

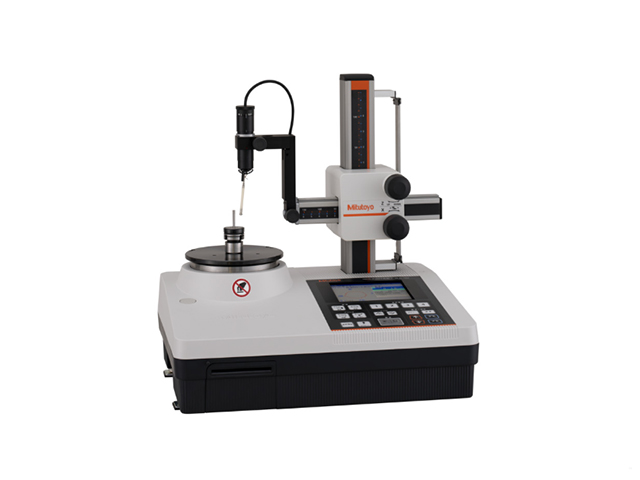

ROUNDTEST RA-10

お気に入りに追加

メーカー	株式会社ミツトヨ
分類	真円度測定器
製品名	ROUNDTEST RA-10
特長 (rpm)	●初心者でもすぐに使える簡単機能見やすく分かりやすい大きくシンプルなキー配列を採用いたしました。 ●使いやすさを追求測定結果、記録図形は、大形液晶パネルに見やすく表示・確認でき、内蔵高品位サーマルプリンタで印刷できます。また、使いやすさを向上させるオプションを数々ご用意しました。
上下動部最大測定高さ (mm)	152
上下動部最大測定深さ (mm)	100(内径30以上)
X軸半径方向移動量 (mm/s)	-25~50
検出器測定力 (μm)	100
検出器検出範囲 (mm)	±1000
検出器測定方向	INOUT切り替え式
回転テーブル部回転精度軸方向	(0.04+6X/10000)μmX：回転中心からの距離(mm)
回転テーブル部回転精度半径方向 (µm/mm)	(0.04+6H/10000)μmH：測定高さ(mm)JIS_B7451-1997
上下動部真直度狭範囲 (µm/mm)	(1.5+3L/1000)
上下動部真直度広範囲 (µm/mm)	(2.0+4L/1000)
上下動部平行度	(1.5+4L/1000)
回転テーブル部軸受方式	エアベアリング
回転テーブル部テーブル有効径 (φ mm)	150
回転テーブル部最大積載径 (φ mm)	320
回転テーブル部最大測定径 (φ mm)	100
回転テーブル部最大積載質量 (kg)	10
使用空気圧 (MPa)	0.39
外部出力機能 (℃)	USB_I/F, RS-232C, SPC
検出器測定子形状	φ1.6超硬球
本体質量 (kg)	26
電源 (V)	100～240
消費電力 (W)	32～36
表示言語	日本語, 英語, ドイツ語, フランス語, イタリア語, スペイン語, ポルトガル語, 中国語(繁体字), 韓国語, 中国語(簡体字), チェコ語, ポーランド語, スウェーデン語, トルコ語, ハンガリー語, オランダ語
備考	上下移動量：117mm（下限位置：回転テーブル上面より約35 mm、上限位置：回転テーブル上面より約152mm）
