株式会社ミツトヨ

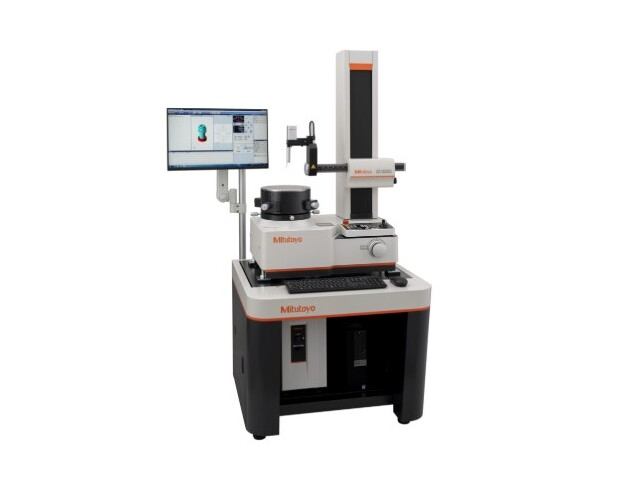

ROUNDTEST RA-2200AH PLUS

お気に入りに追加

メーカー	株式会社ミツトヨ
分類	真円度測定器
製品名	ROUNDTEST RA-2200AH PLUS
特長 (rpm)	●高速自動心・水平出し機能により、作業工数を大幅に低減しています。 ●自動測定機能により、パートプログラム呼び出しから、自動心出し・自動水平出し、測定・演算・プリントアウトまで自動で行います。 ●検出器姿勢を変更することなく、内外径連続測定が可能です。（内径ø50 mmまで） ●回転テーブルの自動位置決め停止機能により、テーブル回転と直動動作を組み合わせた自動測定が可能です。 ●パワースペクトル分布などの高度なグラフ解析が可能です。 ●検出器ホルダ部分にスライド機構を搭載。
上下動部最大測定高さ (mm)	500
上下動部最大測定深さ (mm)	φ32以上：104 mm(標準測定子使用時)、φ7以上：26 mm(標準測定子使用時)
上下動部最大移動速度 (mm/s)	50
X軸半径方向移動量 (mm/s)	175(回転中心より-25～150)
X軸最大移動速度 (mm/s)	30
X軸測定速度 (mN)	0.5, 1, 2, 5
検出器測定力 (μm)	40
検出器検出範囲 (mm)	±400, ±40, ±4
X軸真直度	0.7μm/150mm(λc2.5)
回転テーブル部回転精度軸方向	(0.02+3.5X/10000)μmH：回転中心からの距離(mm)
回転テーブル部回転精度半径方向 (µm/mm)	(0.02+3.5H/10000)μmH：測定高さ(mm)JIS_B_7451-1997
上下動部真直度狭範囲 (µm/mm)	0.10/100(λc2.5)
上下動部真直度広範囲 (µm/mm)	0.25/500(λc2.5)
上下動部平行度	1.2/500(母線基準)
X軸直角度	1.0μm/150 mm(母線基準)
回転テーブル部軸受方式	エアベアリング
回転テーブル部心出し調整範囲 (°)	±3
回転テーブル部水平出し調整範囲 (φ mm)	±1
回転テーブル部テーブル有効径 (φ mm)	235
回転テーブル部最大積載径 (φ mm)	580
回転テーブル部最大測定径 (φ mm)	256
回転テーブル部最大積載質量 (kg)	30
検出器機能	アクシデンタルタッチ機能
使用空気圧 (MPa)	0.39
検出器測定子形状	φ1.6超硬球
本体質量 (kg)	200
電源 (V)	100～240
消費電力 (W)	200
備考	空気消費量は標準状態での数値です。
