株式会社北川鉄工所

TW321(付加軸仕様)

お気に入りに追加

メーカー	株式会社北川鉄工所
分類	NC円テーブル
製品名	TW321(付加軸仕様)
傾斜角度 (°)	-35～110
許容積載質量(水平時) (kg)	150
許容積載質量(傾斜時) (kg)	100
テーブル直径 (mm)	φ : 320
テーブル基準穴径 (mm)	φ : 135H7
テーブル貫通穴径 (mm)	φ : 110
垂直時センタハイト (mm)	255
クランプ方式	空油圧/油圧
クランプトルク(回転軸) (N･m)	2600
クランプトルク(傾斜角) (N･m)	2600
モータ軸換算イナーシャ(回転軸) (kg･m2)	0.00083
モータ軸換算イナーシャ(傾斜角) (kg･m2)	0.00046
サーボモータ	αiF8/3000-B
減速比(回転軸)	1/120
減速比(傾斜軸)	1/360
テーブル最高回転速度(FANUC仕様・回転軸) (min-1)	25
テーブル最高回転速度(FANUC仕様・傾斜軸) (min-1)	8.3
許容ワークイナーシャ (kg･m2)	1.92
割出精度(回転軸) (sec)	20
割出精度(傾斜軸) (sec)	45
再現精度 (sec)	4
内蔵ロータリジョイント	RJ70H32T06, 油圧/空圧6ポート
質量 (kg)	360

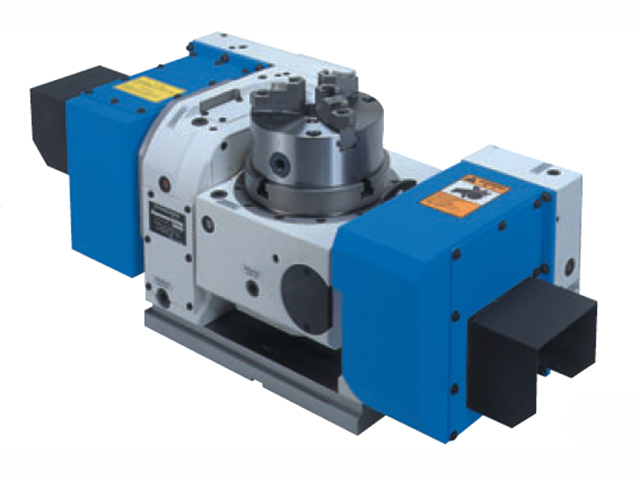

備考	・クランプトルクは、空圧0.5MPa時、油圧3.5MPa時の値です。・最高回転速度は、モータ3000min-1です。・製品写真にはチャックが搭載されていますが、本製品にはチャックは付属しておりません。
メーカーHP
