帝国チャック株式会社

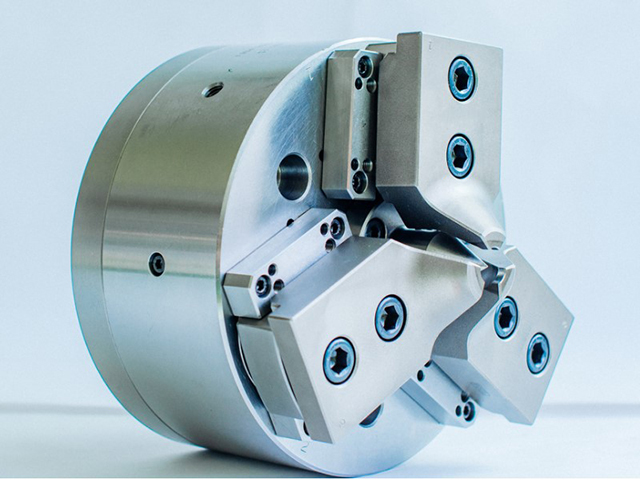

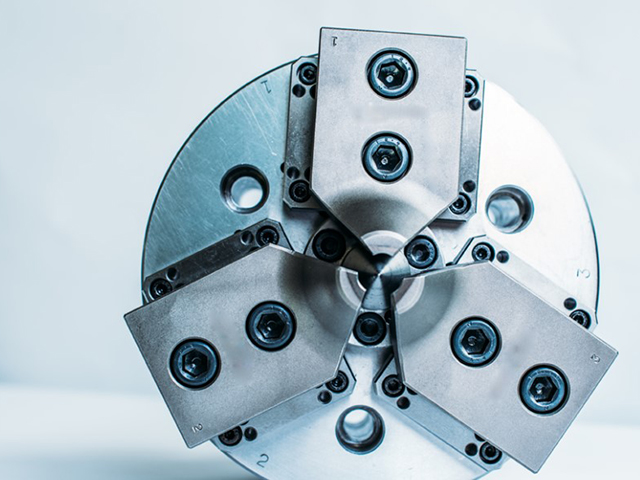

コンペセイティング UBL-10(スプリングセンタ仕様)

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	帝国チャック株式会社
分類	コンペセイティングチャック
製品名	コンペセイティング UBL-10(スプリングセンタ仕様)
特長	●同一チャックで外径・内径把握兼用 ●厚み精度と把握安定性に優れた引込み機構 ●爪首振り機構［イクアライジング・メカ］で外径偏肉に対応 ●テーパワークを最小の把握代で重切削 ●チャック寿命が長い円弧運動の把握 ●互換性のある内部部品 ●アームシール＋特殊防水シール処理で防塵・防水抜群
爪のストローク (mm)	12.7
チャック外径 (mm)	φ : 50～203
チャック内径 (mm)	φ : 85～235
爪・心補正量 (mm)	2.3
最高使用回転数 (min-1)	2500
許容シリンダ力 (kN)	35.3
把握力 (kN)	105.8
質量 (kg)	45
本体(GD2) (N･m2)	12.05(1.23kgf･m2)

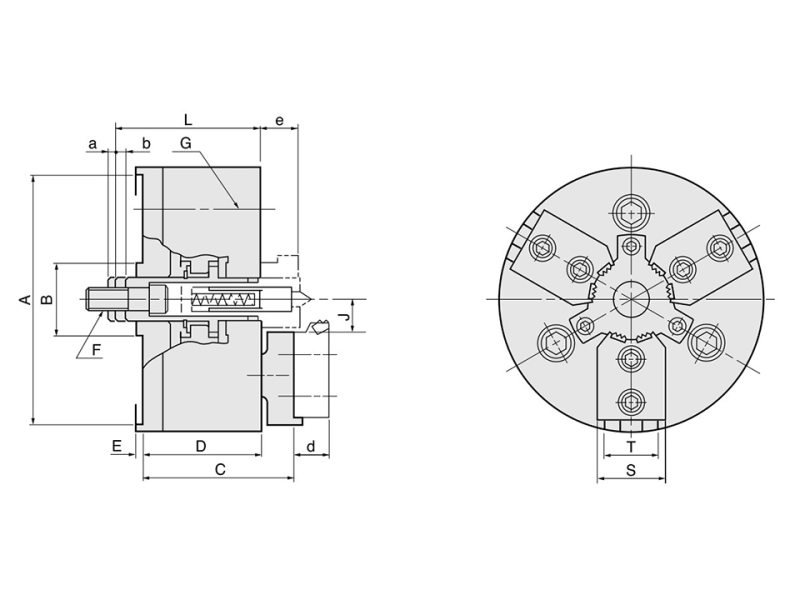

A	190mm(H7)
B	58mm
C	139.2mm
D	110mm
E	5mm
F	M18 P2.5
G	3-M12(P.C.D.133.4)
J	最大42.7mm
L	130.9mm(クランプ位置)
S	70mm
T	57.1mm
a	8mm(ストローク)
b	9.5mm(ストローク)
d	最小35mm
e	最小49mm
備考	・爪のストロークは直径の値です。・許容シリンダ力は35.3kN＝3600kgfです。・把握力は105.8kN＝10800kgfです。・3JAW・2JAW共に寸法は同様です。但し、2JAWは#6～#15まで標準在庫されています。・回転数・ドローバー推力はご使用条件で異なります。当社にてご提示いたします。・2JAWの場合は基準把握力及びアクチュエータ限界引張力が60％になります。
