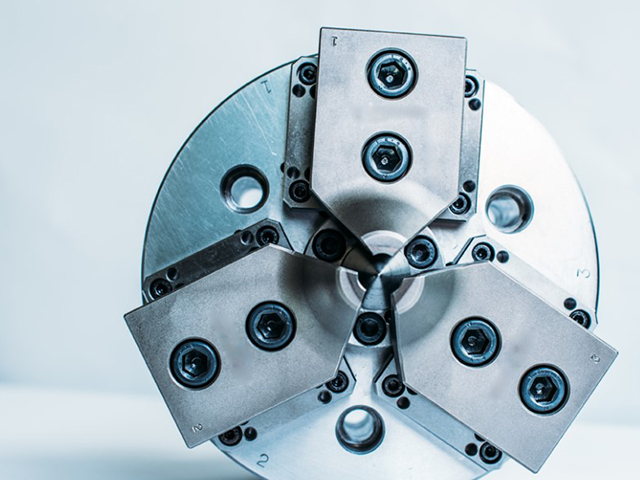

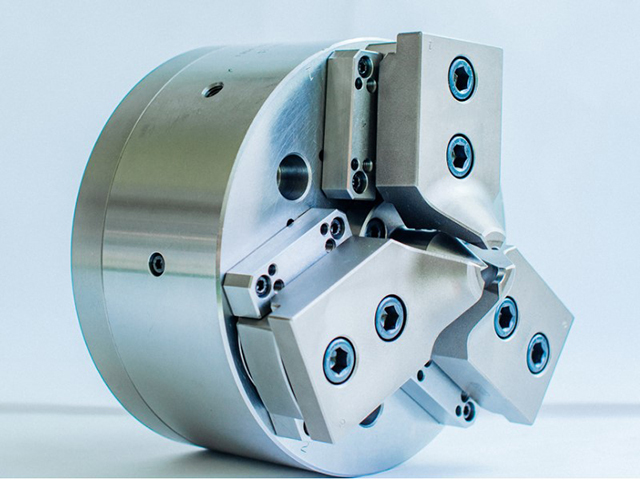

製品名	コンペセイティング UBL-18(標準仕様)
特長	●同一チャックで外径・内径把握兼用 ●厚み精度と把握安定性に優れた引込み機構 ●爪首振り機構［イクアライジング・メカ］で外径偏肉に対応 ●テーパワークを最小の把握代で重切削 ●チャック寿命が長い円弧運動の把握 ●互換性のある内部部品 ●アームシール＋特殊防水シール処理で防塵・防水抜群
爪のストローク (mm)	15.8
チャック外径 (mm)	φ : 89～394
チャック内径 (mm)	φ : 241～457
爪・心補正量 (mm)	3.2
最高使用回転数 (min-1)	1200
許容シリンダ力 (kN)	53.9
把握力 (kN)	161.7
質量 (kg)	120
本体(GD2) (N･m2)	148.67(15.17kgf･m2)

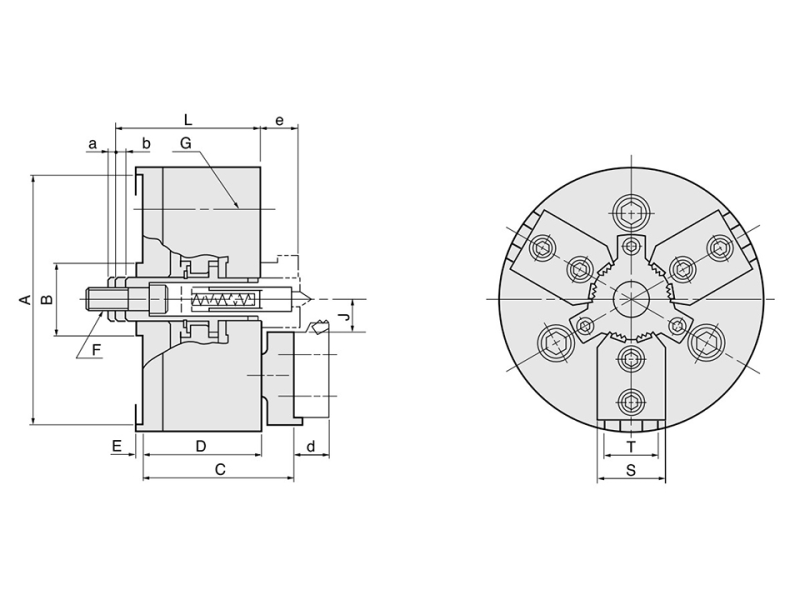

A	457mm
B	最小120.7mm
C	88.90mm
D	152.4mm(A2ノーズ), 174mm(最大)
E	96.1mm
F	32.4mm
I	88.90(0～0.01)mm
J	M24
L	155.4mm(クランプ位置)
P	209.55mm
a	10.3mm(ストローク)
b	12mm(ストローク)
備考	・爪のストロークは直径の値です。・許容シリンダ力は53.9kN＝5500kgfです。・把握力は161.7kN＝16500kgfです。・Dのアダプタは機械主軸に合わせて、取付部・ボルト穴を追加工します。・3JAW・2JAW共に寸法は同様です。但し、2JAWは#6～#15まで標準在庫されています。・回転数・ドローバー推力はご使用条件で異なります。当社にてご提示いたします。・2JAWの場合は基準把握力及びアクチュエータ限界引張力が60％になります。
