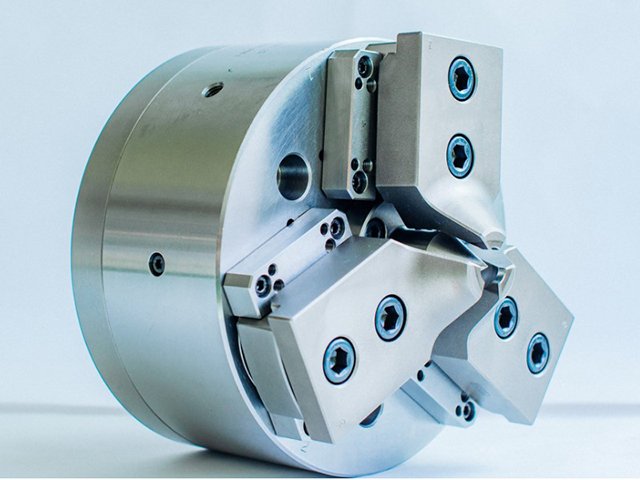

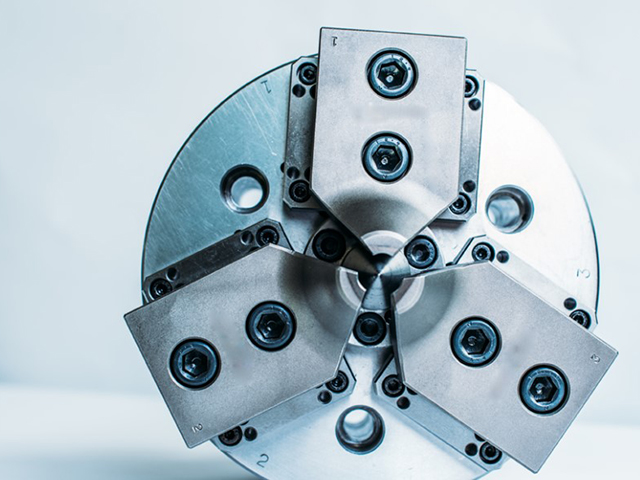

コンペセイティング UBL-12(標準仕様)

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	帝国チャック株式会社
分類	コンペセイティングチャック
製品名	コンペセイティング UBL-12(標準仕様)
特長	●同一チャックで外径・内径把握兼用 ●厚み精度と把握安定性に優れた引込み機構 ●爪首振り機構［イクアライジング・メカ］で外径偏肉に対応 ●テーパワークを最小の把握代で重切削 ●チャック寿命が長い円弧運動の把握 ●互換性のある内部部品 ●アームシール＋特殊防水シール処理で防塵・防水抜群
爪のストローク (mm)	12.7
チャック外径 (mm)	φ : 63～241
チャック内径 (mm)	φ : 127～305
爪・心補正量 (mm)	2.3
最高使用回転数 (min-1)	2000
許容シリンダ力 (kN)	35.3
把握力 (kN)	105.8
質量 (kg)	67.5
本体(GD2) (N･m2)	23.72(2.42kgf･m2)

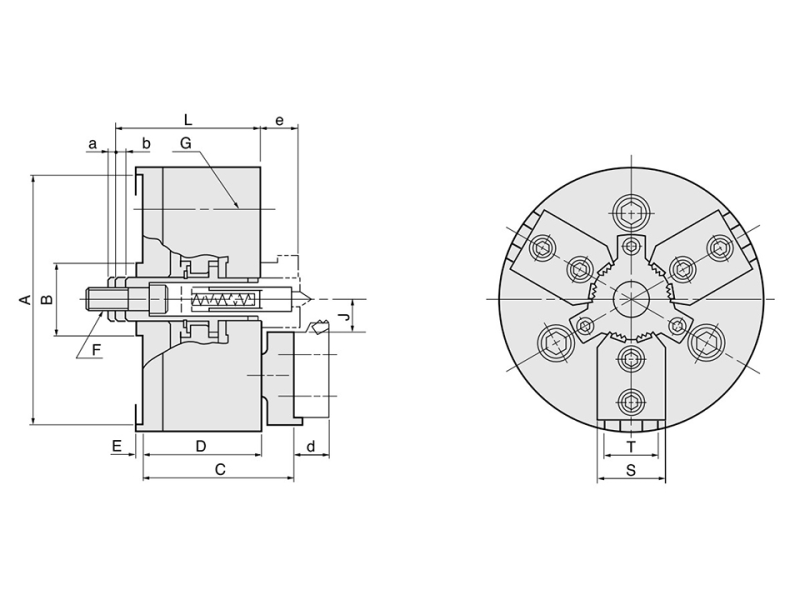

A	300mm
B	最小58mm
C	41.27mm
D	141.2mm(A2ノーズ), 148mm(最大)
E	86.6mm
F	29.1mm
I	41.285(-0.0025～0.0025)mm
J	M18
L	131.5mm(クランプ位置)
P	133.27mm
a	8mm(ストローク)
b	9.5mm(ストローク)
備考	・爪のストロークは直径の値です。・許容シリンダ力は35.3kN＝3600kgfです。・把握力は105.8kN＝10800kgfです。・Dのアダプタは機械主軸に合わせて、取付部・ボルト穴を追加工します。・3JAW・2JAW共に寸法は同様です。但し、2JAWは#6～#15まで標準在庫されています。・回転数・ドローバー推力はご使用条件で異なります。当社にてご提示いたします。・2JAWの場合は基準把握力及びアクチュエータ限界引張力が60％になります。
