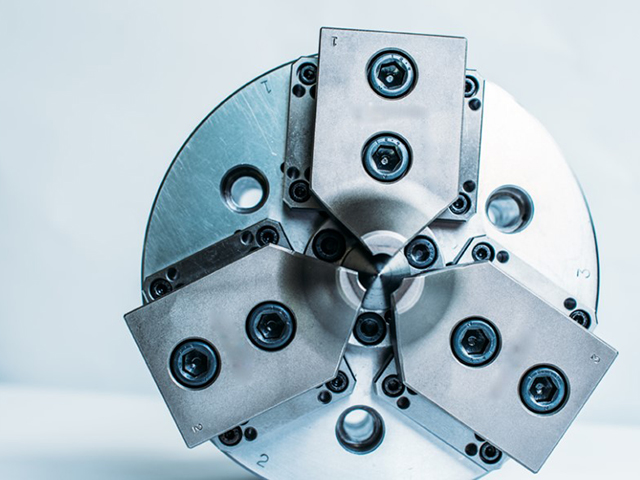

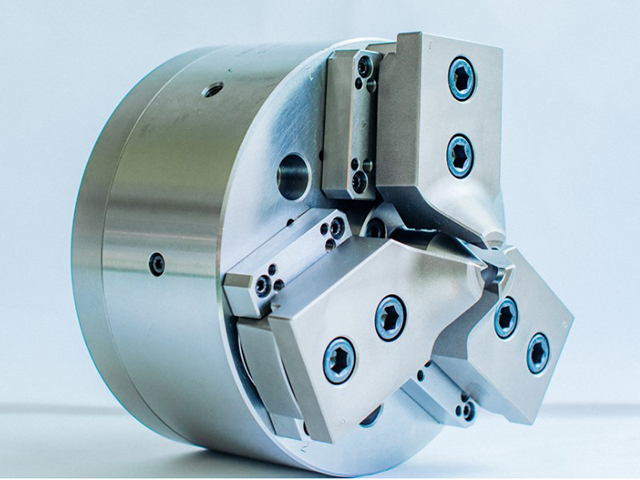

コンペセイティング UBL-6(スプリングセンタ仕様)

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	帝国チャック株式会社
分類	コンペセイティングチャック
製品名	コンペセイティング UBL-6(スプリングセンタ仕様)
特長	●同一チャックで外径・内径把握兼用 ●厚み精度と把握安定性に優れた引込み機構 ●爪首振り機構［イクアライジング・メカ］で外径偏肉に対応 ●テーパワークを最小の把握代で重切削 ●チャック寿命が長い円弧運動の把握 ●互換性のある内部部品 ●アームシール＋特殊防水シール処理で防塵・防水抜群
爪のストローク (mm)	7.9
チャック外径 (mm)	φ : 12.7～120
チャック内径 (mm)	φ : 70～152
爪・心補正量 (mm)	1.5
最高使用回転数 (min-1)	3000
許容シリンダ力 (kN)	21.6
把握力 (kN)	64.7
質量 (kg)	18
本体(GD2) (N･m2)	1.47(0.15kgf･m2)

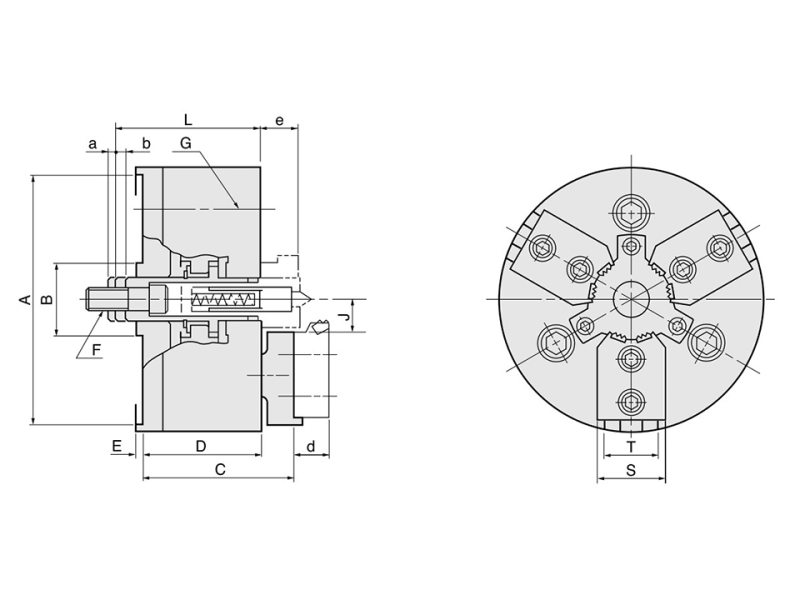

A	140mm(H7)
B	40mm
C	97.3mm
D	78mm
E	5mm
F	M14 P2.0
G	3-M10(P.C.D.104.8)
J	最大27.1mm
L	94.9mm(クランプ位置)
S	50mm
T	38.1mm
a	5.1mm(ストローク)
b	6.2mm(ストローク)
d	最小20mm
e	最小34mm
備考	・爪のストロークは直径の値です。・許容シリンダ力は21.6kN＝2200kgfです。・把握力は64.7kN＝6600kgfです。・3JAW・2JAW共に寸法は同様です。但し、2JAWは#6～#15まで標準在庫されています。・回転数・ドローバー推力はご使用条件で異なります。当社にてご提示いたします。・2JAWの場合は基準把握力及びアクチュエータ限界引張力が60％になります。
