帝国チャック株式会社

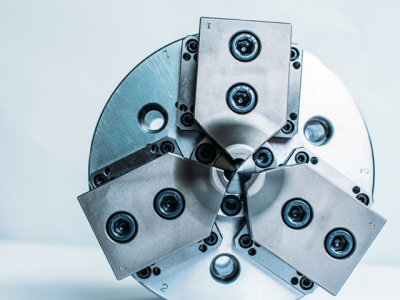

コンペセイティング UBL-8(標準仕様)

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	帝国チャック株式会社
分類	コンペセイティングチャック
製品名	コンペセイティング UBL-8(標準仕様)
特長	●同一チャックで外径・内径把握兼用 ●厚み精度と把握安定性に優れた引込み機構 ●爪首振り機構［イクアライジング・メカ］で外径偏肉に対応 ●テーパワークを最小の把握代で重切削 ●チャック寿命が長い円弧運動の把握 ●互換性のある内部部品 ●アームシール＋特殊防水シール処理で防塵・防水抜群
爪のストローク (mm)	9.5
チャック外径 (mm)	φ : 16～152
チャック内径 (mm)	φ : 76～203
爪・心補正量 (mm)	2.0
最高使用回転数 (min-1)	2800
許容シリンダ力 (kN)	28.4
把握力 (kN)	85.3
質量 (kg)	27
本体(GD2) (N･m2)	4.70(0.48kgf･m2)
A	200mm
B	最小45mm
C	31.75mm
D	113.6mm(A2ノーズ), 126.3mm(最大)
E	70mm
F	23.3mm
I	31.76(-0.002～0.003)mm
J	M16
L	112mm(クランプ位置)
P	88.95mm
a	8mm(ストローク)
b	6.4mm(ストローク)
備考	・爪のストロークは直径の値です。・許容シリンダ力は28.4kN＝2900kgfです。・把握力は85.3kN＝8700kgfです。・Dのアダプタは機械主軸に合わせて、取付部・ボルト穴を追加工します。・3JAW・2JAW共に寸法は同様です。但し、2JAWは#6～#15まで標準在庫されています。・回転数・ドローバー推力はご使用条件で異なります。当社にてご提示いたします。・2JAWの場合は基準把握力及びアクチュエータ限界引張力が60％になります。
