工作機械
研削盤
ネジ研削盤
GSE200A
三井精機工業株式会社

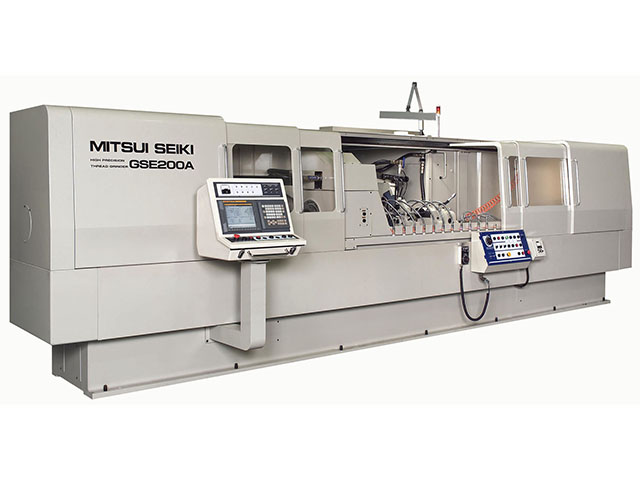

GSE200A
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
三井精機工業株式会社
分類
ネジ研削盤
製品名
GSE200A
特長
ボールねじ、三角ねじ、台形ねじ、ねじゲージ等あらゆるねじの加工に対応
主軸テーパ
MT No.4
主軸貫通穴径
(mm)
φ : 76
主軸回転数
(min-1)
100
主軸旋回角度
(°)
0.005
ワーク主軸多条割り出し条数
任意
心押軸移動量
(mm)
40
心押台センターのテーパ
MT No.4
テーブル送り全移動量
(mm)
2150
テーブル送り早戻し速度
(mm/min)
2400
テーブル送り最小移動量
(mm)
0.0001
テーブル上の振り
(mm)
φ480
センター間距離
(mm)
2250
研削できるねじ長さ
(mm)
2000
研削できる最大ワーク径
(mm)
φ : 200
研削できる最大ワーク質量
(kg)
250
研削できるねじリード
(mm)
0.25~600
砥石サイズ
(mm)
D : 510
W : 10~50
d : 228.6
最小使用砥石径
(mm)
φ : 410
砥石回転速
(m/min)
2700
砥石回転数
(min-1)
1675
砥石傾き角度
(°)
±45
砥石台全移動量
(mm)
265
砥石台早送り移動量
(mm)
75
砥石台最小移動量
(mm)
0.001
砥石軸モータ
(kW)
3.7
機械重量
(kg)
13000
潤滑油タンク容量
(L)
50
クーラントタンク容量
(L)
600
備考
・主軸貫通穴径はオプション時φ103mmです。
・心押軸移動量は最大値です。
・テーブル送り早戻し速度は主軸停止の値です。
・研削できるねじリードはワーク外径φ200mm時の値です。
