黒田精工株式会社

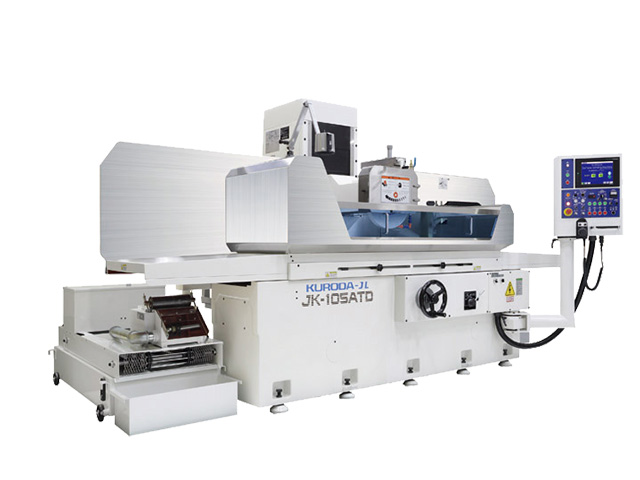

JK-105ATD TYPE-Ⅱ

お気に入りに追加

メーカー	黒田精工株式会社
分類	NC平面研削盤
製品名	JK-105ATD TYPE-Ⅱ
特長	●精密平面研削盤・視認性の良いパネルで正確な操作・研削条件等の設定は簡単なテンキー入力。・荒／仕上げ加工時の前後速度、切り込みを個別に設定でき、より高品位、高能率な加工が可能です。自動サイクル終了時、自動的に電源がOFFになります。・片端、両端切込みが選択可能です。・前後加工ストローク設定はティーチングによるワンタッチ入力。
制御装置メーカー	三菱電機
制御装置	メルダス
主軸貫通穴径 (mm)	φ : 127
主軸回転数 (min-1)	0～1800
テーブルサイズ (mm)	L : 1050 W : 500
T溝の幅	15
T溝の数	1
テーブル上面から砥石下面までの距離 (mm)	0～600
テーブル最大移動量 (mm)	左右 : 1200 前後 : 560
チャックサイズ (mm)	L : 1000 W : 500 H : 85
左右送り速度 (m/min)	5～25
左右ハンドル1回転の送り量 (mm)	5
前後ハンドルダイヤル1目盛 (mm)	0.02
前後自動送り量(ステップ送り) (mm)	0.1～20
前後自動送り(最大連続送り速度) (mm/min)	900, 1100
前後早送り速度 (mm/min)	900, 1100
上下ハンドル1回転 (mm)	0.01, 0.5, 1.0
上下ハンドル1目盛 (mm)	0.001, 0.005, 0.01
上下自動切込量(荒切込) (mm)	0.001～0.030
上下自動切込量(仕上切込) (mm)	0.001～0.030
上下早送り速度 (mm/min)	50～300
最大積載質量 (kg)	800
砥石サイズ (mm)	D : 405 W : 50 d : 127
油圧ポンプ(W)	2.2
砥石軸モータ (kW)	7.5
上下送り用モータ (W)	0.4
前後送り用モータ (W)	0.15
所要電力 (kVA)	19
床面サイズ (mm)	W : 4820 D : 3040
機械重量 (kg)	6000
塗装色	本体…N-9　（ホワイト）、カバーSUS製
備考	前後自動送り（最大連続送り速度）の900mm/minは50Hzの場合、1100mm/minは60hzの場合です。前後早送り速度の900mm/minは50Hzの場合、1100mm/minは60hzの場合です。最大積載質量はチャックを含みます。
