帝国チャック株式会社

ピンアーバーチャック PA-25

お気に入りに追加

メーカー	帝国チャック株式会社
分類	ピンアーバーチャック

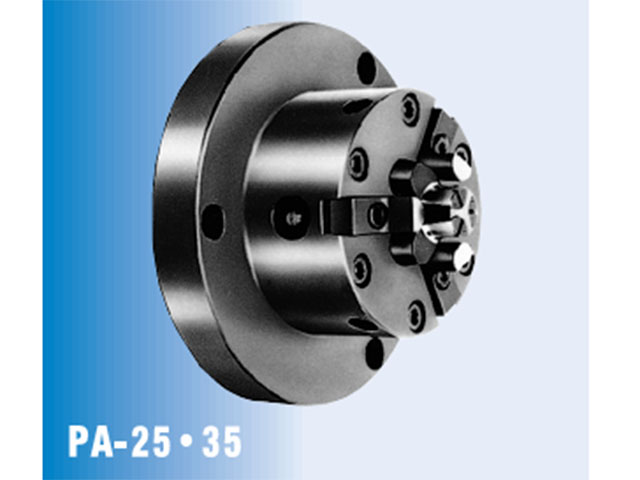

製品名	ピンアーバーチャック PA-25
特長	●爪の完全引込み機能を備えた内径把握チャック
爪のストローク (mm)	1.7
本体許容回転数 (min-1)	5000
許容シリンダ力 (kN)	11.8
把握力 (kN)	22.1
標準把握範囲 (mm)	17～25
質量 (kg)	3.5
本体(GD2) (N･m2)	0.13(0.013kgf･m2)

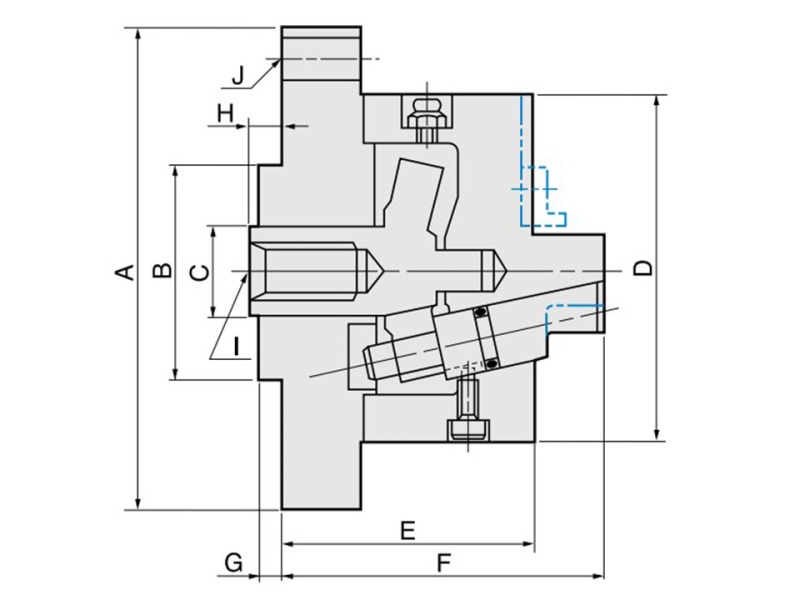

A	135
B	60(h6)
C	20
D	85
E	62
F	80
G	7
H	8～12
I	M12 P1.75×25
J	3(φ11)(P.C.D.118)
備考	・爪のストロークは直径の値です。・許容シリンダ力は11.8kN＝1200kgfです。・把握力は22.1kN＝2250kgfです。・この寸法表の記載寸法は予告なく変更することがあります。
