帝国チャック株式会社

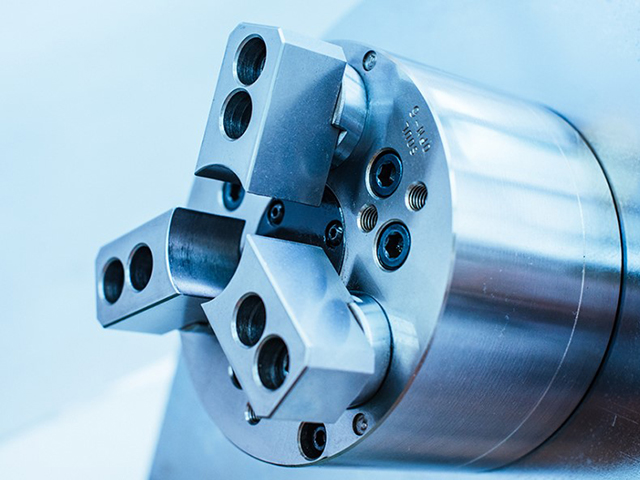

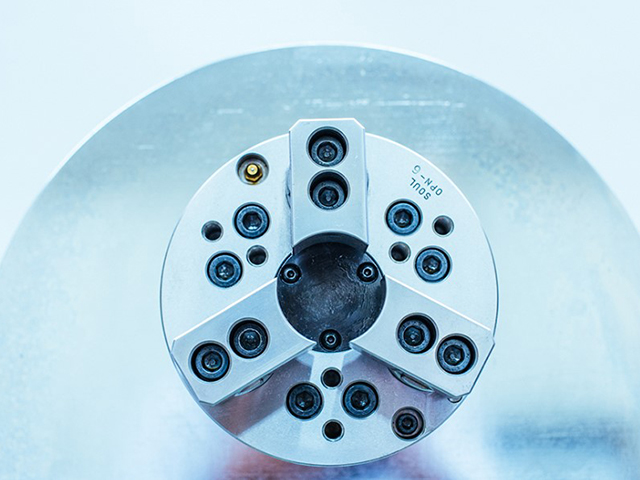

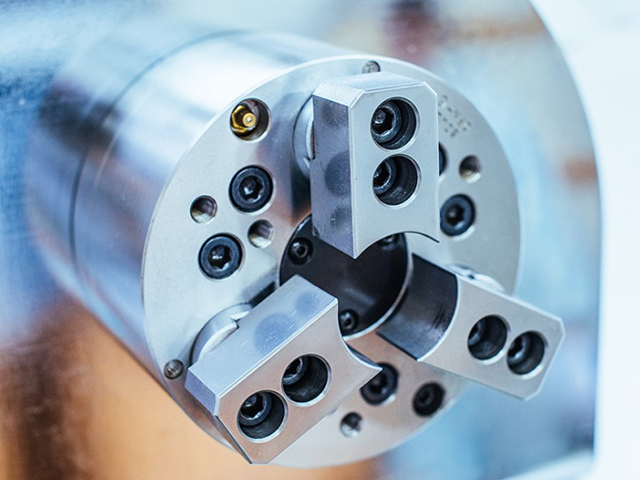

標準型ピンアーバーチャック OPN-8

お気に入りに追加

メーカー	帝国チャック株式会社
分類	ピンアーバーチャック
製品名	標準型ピンアーバーチャック OPN-8
特長	●成型生爪の高精度互換性
爪のストローク (mm)	5.3
標準回転数 (min-1)	3000
許容シリンダ力 (kN)	26.5
把握力 (kN)	47.0
標準把握範囲 (mm)	40～160
質量 (kg)	26
本体(GD2) (N･m2)	5.59(0.57kgf･m2)

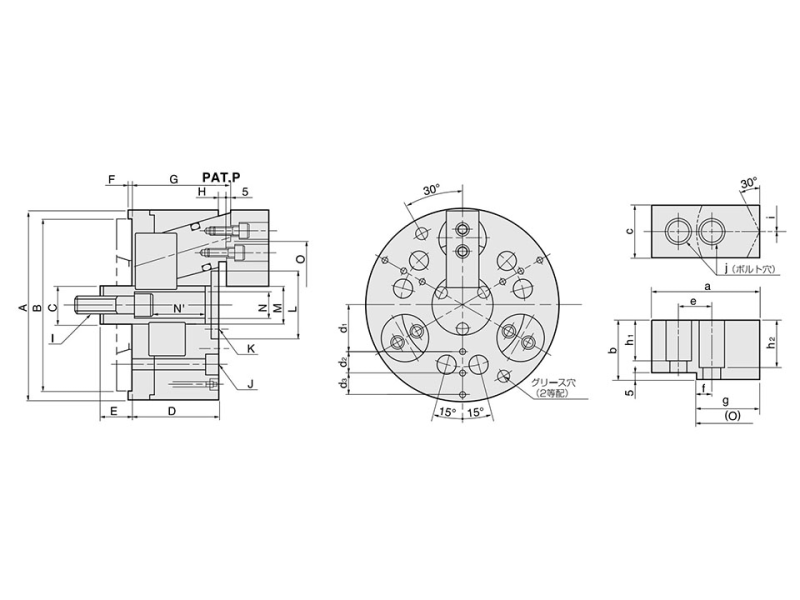

A	210mm
B	190mm(H7)
C	45mm
D	95mm
E	33(28～38)mm
F	5mm
G	109mm
H	9mm
I	M20
J	6-M12(P.C.D.133.35)
K	M6(P.C.D.55)
L	68.5mm
M	45mm
N	32mm
N'	58mm
O	134mm
a	82mm
b	47mm
c	40mm
d1	50mm
d2	25mm
e	25mm
f	12mm
g	49mm
h1	32mm
h2	37mm
i	(c)
j	M12
備考	・爪のストロークは直径の値です。・許容シリンダ力は26.5kN＝2700kgfです。・把握力は47.0kN＝4800kgfです。また、MAXドローバー推力での実測値です。・G・Hの値は標準把握時の寸法です。・この寸法表の記載寸法は予告なく変更することがあります。
