帝国チャック株式会社

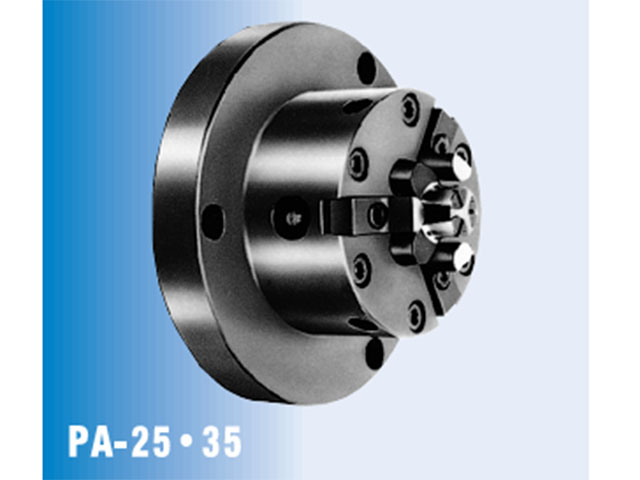

ピンアーバーチャック PA-35

お気に入りに追加

メーカー	帝国チャック株式会社
分類	ピンアーバーチャック
製品名	ピンアーバーチャック PA-35
特長	●爪の完全引込み機能を備えた内径把握チャック
爪のストローク (mm)	1.7
本体許容回転数 (min-1)	4500
許容シリンダ力 (kN)	17.6
把握力 (kN)	33.1
標準把握範囲 (mm)	25～35
質量 (kg)	4.3
本体(GD2) (N･m2)	0.25(0.026kgf･m2)

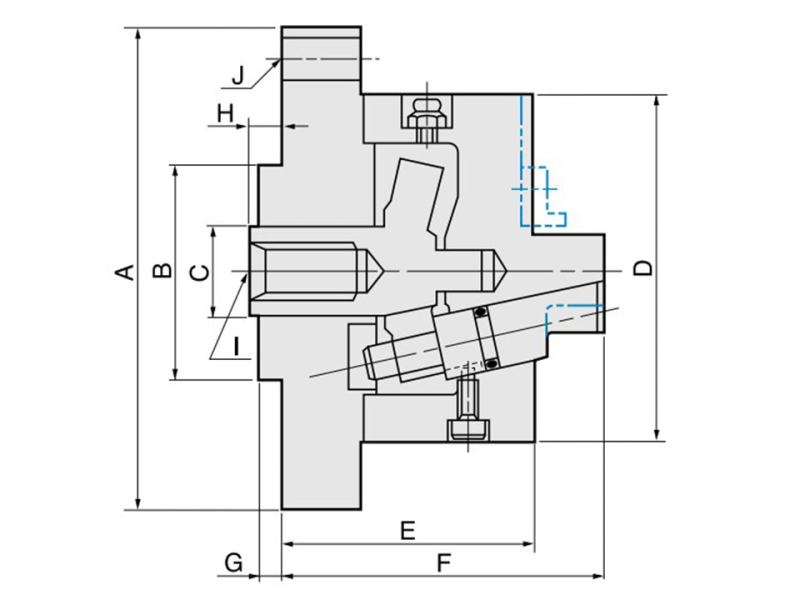

A	135
B	60(h6)
C	25
D	98.5
E	65
F	88.4
G	7
H	8～12
I	M16 P2.0×28
J	3(φ11)(P.C.D.118)
備考	・爪のストロークは直径の値です。・許容シリンダ力は17.6kN＝1800kgfです。・把握力は33.1kN＝3380kgfです。・この寸法表の記載寸法は予告なく変更することがあります。
