帝国チャック株式会社

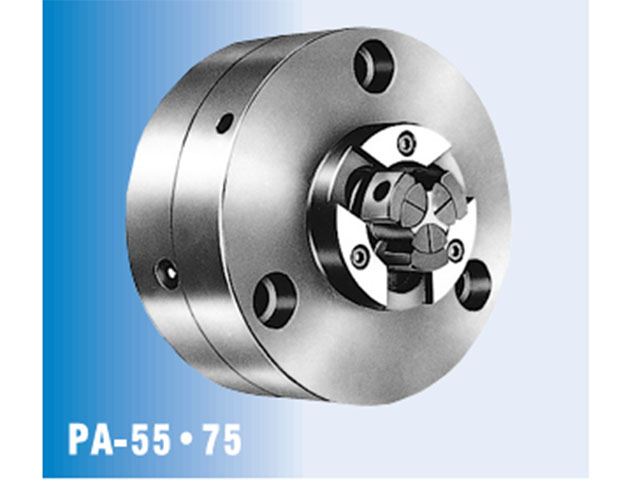

ピンアーバーチャック PA-75

お気に入りに追加

メーカー	帝国チャック株式会社
分類	ピンアーバーチャック
製品名	ピンアーバーチャック PA-75
特長	●爪の完全引込み機能を備えた内径把握チャック
爪のストローク (mm)	4.2
本体許容回転数 (min-1)	2500
許容シリンダ力 (kN)	37.2
把握力 (kN)	70.1
標準把握範囲 (mm)	55～75
質量 (kg)	35.0
本体(GD2) (N･m2)	8.62(0.88kgf･m2)

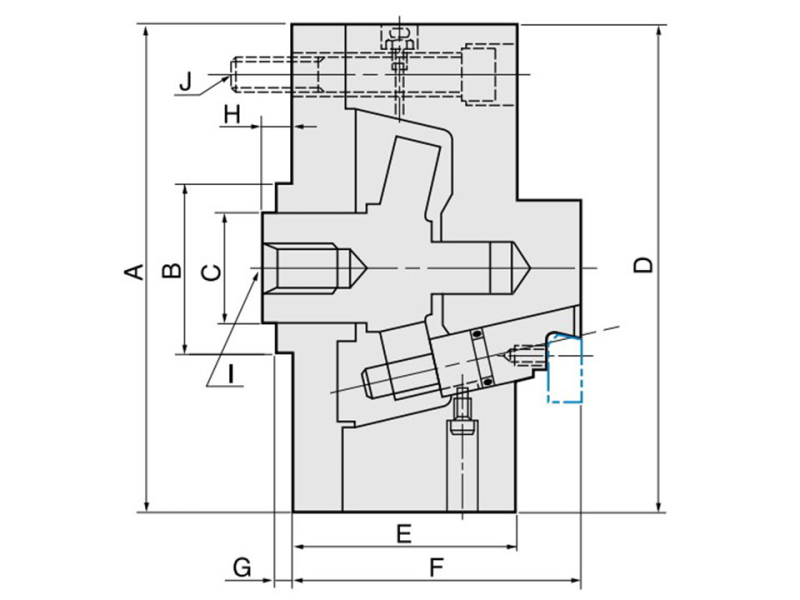

A	225
B	80(h6)
C	50
D	225
E	100
F	132.5
G	7
H	8～18
I	M24 P3.0×35
J	6M16(P.C.D.180)
備考	・爪のストロークは直径の値です。・許容シリンダ力は37.2kN＝3800kgfです。・把握力は70.1kN＝7150kgfです。・ジョウピース(小爪)式にする事によって標準以上の径をクランプできます。・この寸法表の記載寸法は予告なく変更することがあります。
