帝国チャック株式会社

標準型ピンアーバーチャック OPN-6

お気に入りに追加

メーカー	帝国チャック株式会社
分類	ピンアーバーチャック
製品名	標準型ピンアーバーチャック OPN-6
特長	●成型生爪の高精度互換性
爪のストローク (mm)	5.3
標準回転数 (min-1)	3500
許容シリンダ力 (kN)	17.6
把握力 (kN)	31.4
標準把握範囲 (mm)	35～100
質量 (kg)	15
本体(GD2) (N･m2)	1.96(0.20kgf･m2)

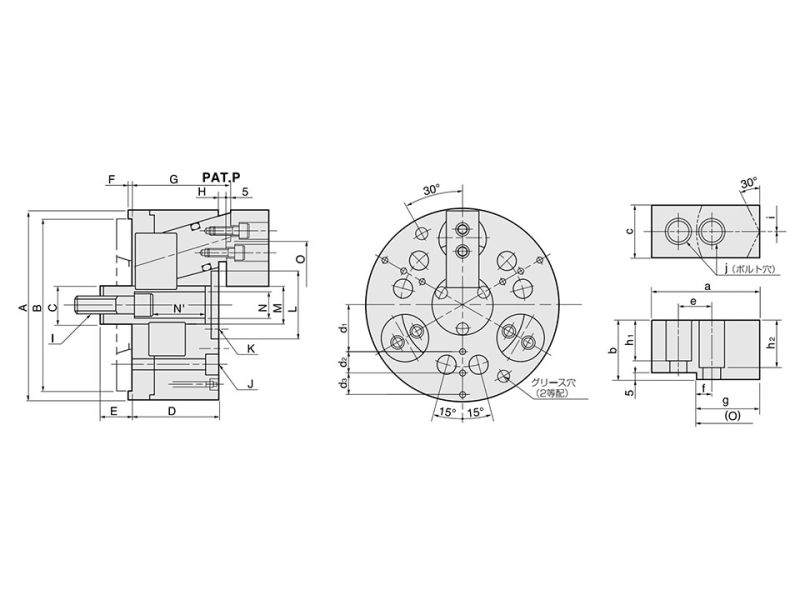

A	165mm
B	140mm(H7)
C	28mm
D	90mm
E	29(23～33)mm
F	5mm
G	103mm
H	8mm
I	M16
J	6-M10(P.C.D.104.77)
K	M5(P.C.D.43)
L	55.5mm
M	34mm
O	104mm
a	63mm
b	35mm
c	35mm
d1	40mm
d2	25mm
e	20mm
f	8mm
g	37.5mm
h1	20mm
h2	25mm
i	(c)
j	M10
備考	・爪のストロークは直径の値です。・許容シリンダ力は17.6kN＝1800kgfです。・把握力は31.4kN＝3200kgfです。また、MAXドローバー推力での実測値です。・G・Hの値は標準把握時の寸法です。・この寸法表の記載寸法は予告なく変更することがあります。
