帝国チャック株式会社

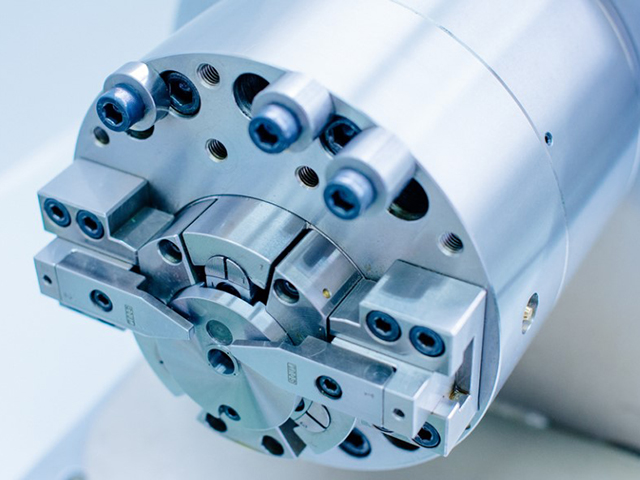

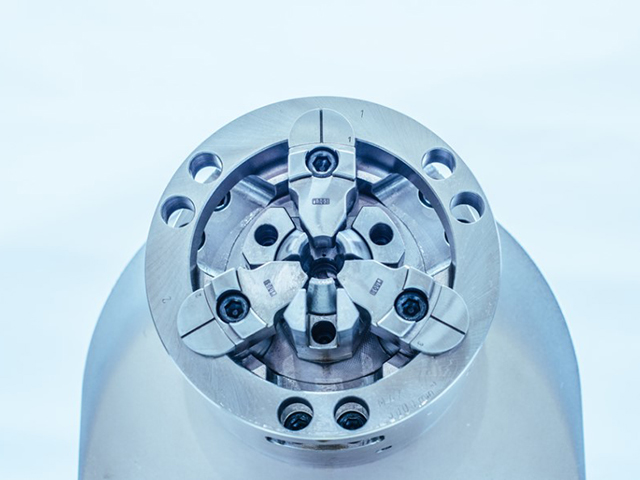

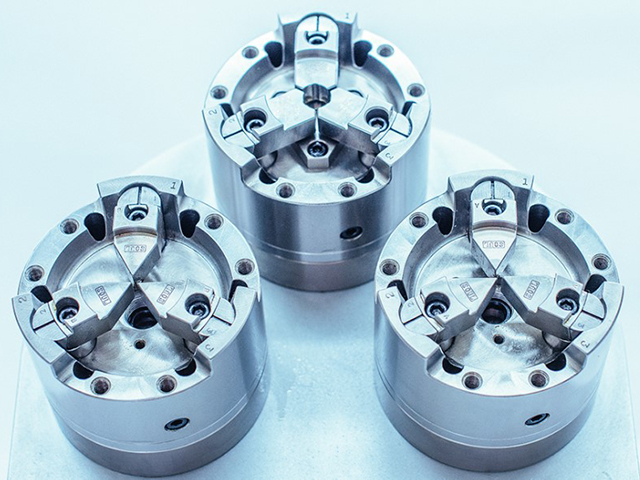

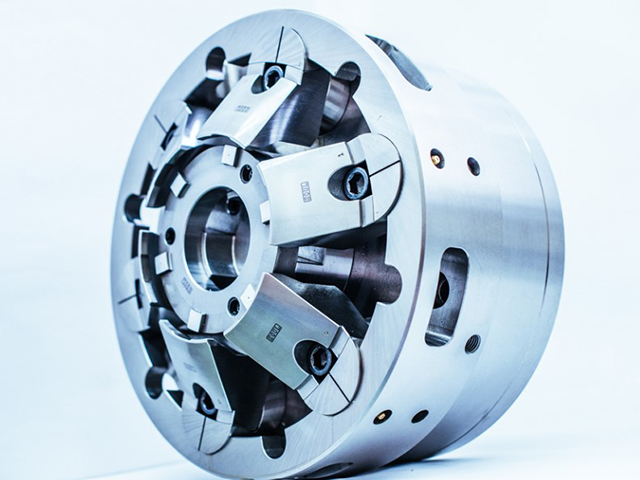

ピンアーバーチャック OPA-230

お気に入りに追加

メーカー	帝国チャック株式会社
分類	ピンアーバーチャック
製品名	ピンアーバーチャック OPA-230
特長	●極めて高い精度と強力な把握力
爪のストローク (mm)	4.2
本体許容回転数 (min-1)	2000
許容シリンダ力 (kN)	39.2
把握力 (kN)	73.7
標準把握範囲 (mm)	120～230
質量 (kg)	70
本体(GD2) (N･m2)	34.3(3.5kgf･m2)

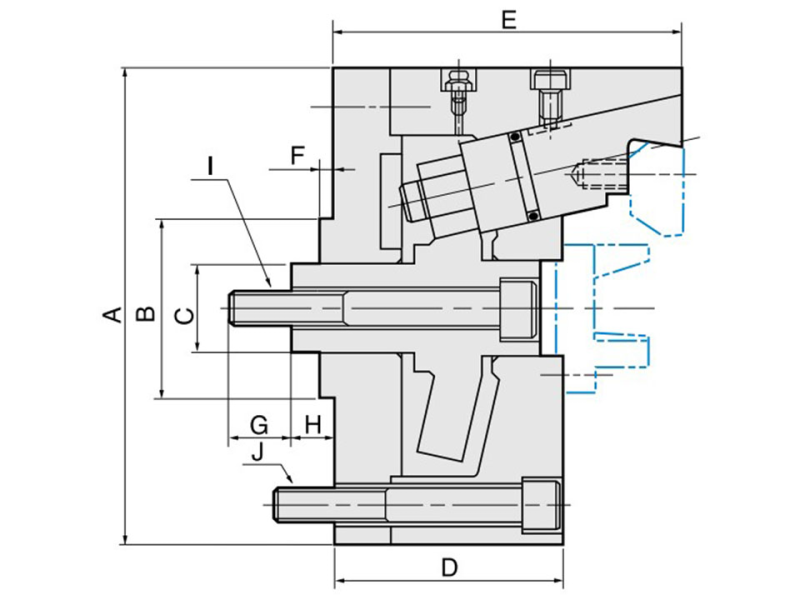

A	320mm
B	120mm(h7)
C	50mm
D	130mm
E	200mm
F	7mm
G	40mm
H	20～30mm
I	M20 P2.5
J	3M16(P.C.D.270)
備考	・爪のストロークは直径の値です。・許容シリンダ力は39.2kN＝4000kgfです。・把握力は73.7kN＝7520kgfです。・標準把握範囲の寸法はチャッキングピンでの直接把握からジョウピース(小爪)使用までの寸法です。・この寸法表の記載寸法は予告なく変更することがあります。
