帝国チャック株式会社

標準型ピンアーバーチャック OPN-10

お気に入りに追加

メーカー	帝国チャック株式会社
分類	ピンアーバーチャック
製品名	標準型ピンアーバーチャック OPN-10
特長	●成型生爪の高精度互換性
爪のストローク (mm)	8
標準回転数 (min-1)	2500
許容シリンダ力 (kN)	34.3
把握力 (kN)	61.7
標準把握範囲 (mm)	50～200
質量 (kg)	44
本体(GD2) (N･m2)	13.9(1.42kgf･m2)

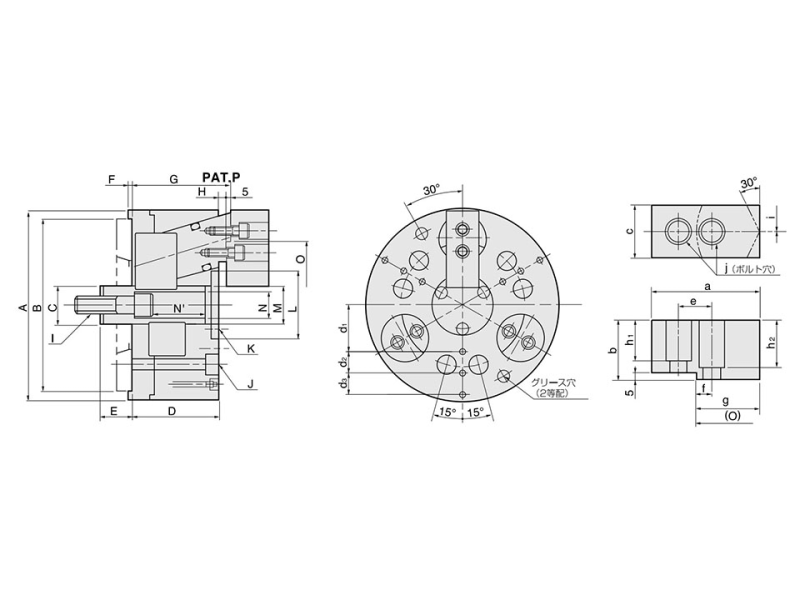

A	254mm
B	230mm(H7)
C	55mm
D	110mm
E	40(32～47)mm
F	5mm
G	126mm
H	11mm
I	M24
J	6-M16(P.C.D.171.45)
K	M6(P.C.D.70)
L	85.5mm
M	55mm
N	39mm
N'	64mm
O	160mm
a	103mm
b	51mm
c	50mm
d1	55mm
d2	25mm
d3	25mm
e	32mm
f	13mm
g	58mm
h1	36mm
h2	41mm
i	(c)
j	M14
備考	・爪のストロークは直径の値です。・許容シリンダ力は34.3kN＝3500kgfです。・把握力は61.7kN＝6300kgfです。また、MAXドローバー推力での実測値です。・G・Hの値は標準把握時の寸法です。・この寸法表の記載寸法は予告なく変更することがあります。
