帝国チャック株式会社

ピンアーバーチャック OPA-80

お気に入りに追加

メーカー	帝国チャック株式会社
分類	ピンアーバーチャック
製品名	ピンアーバーチャック OPA-80
特長	●極めて高い精度と強力な把握力
爪のストローク (mm)	3.4
本体許容回転数 (min-1)	5000
許容シリンダ力 (kN)	11.8
把握力 (kN)	22.1
標準把握範囲 (mm)	15～80
質量 (kg)	8
本体(GD2) (N･m2)	0.66(0.067kgf･m2)

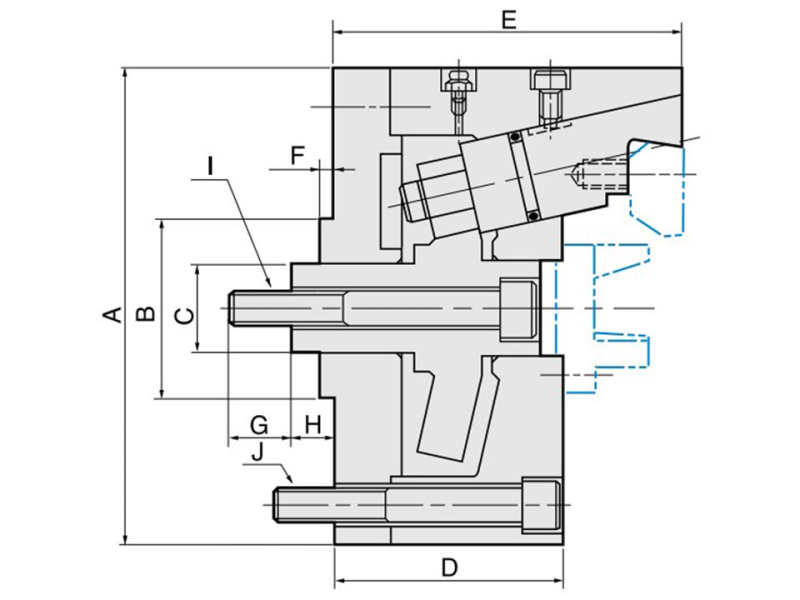

A	130mm
B	60mm(h7)
C	24mm
D	72mm
E	103mm
F	5mm
G	20mm
H	10～18mm
I	M12 P1.75
J	3M8(P.C.D.100)
備考	・爪のストロークは直径の値です。・許容シリンダ力は11.8kN＝1200kgfです。・把握力は22.1kN＝2250kgfです。・標準把握範囲の寸法はチャッキングピンでの直接把握からジョウピース(小爪)使用までの寸法です。・この寸法表の記載寸法は予告なく変更することがあります。
