帝国チャック株式会社

標準型ピンアーバーチャック OPN-5

お気に入りに追加

メーカー	帝国チャック株式会社
分類	ピンアーバーチャック

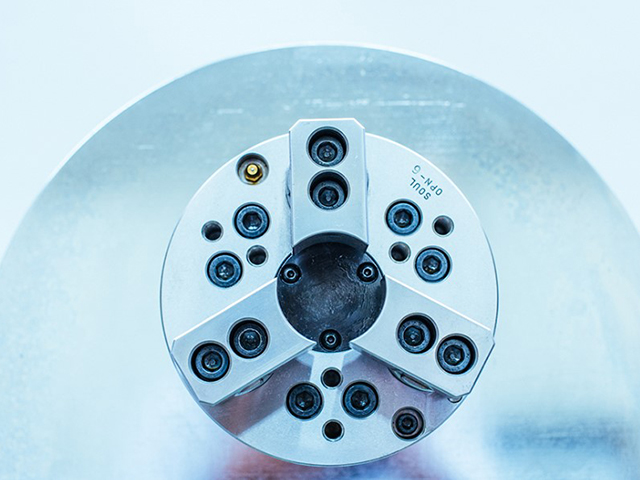

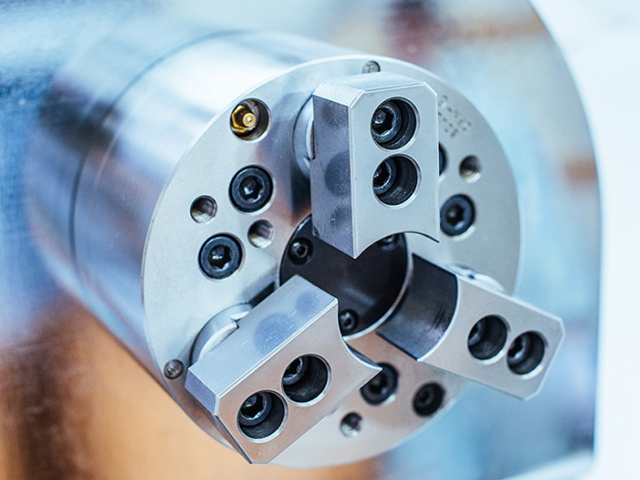

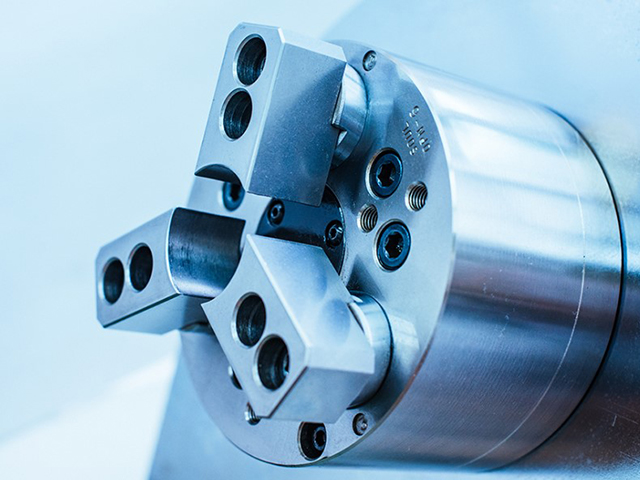

製品名	標準型ピンアーバーチャック OPN-5
特長	●成型生爪の高精度互換性
爪のストローク (mm)	3.7
標準回転数 (min-1)	4000
許容シリンダ力 (kN)	11.8
把握力 (kN)	20.6
標準把握範囲 (mm)	10～85
質量 (kg)	7.2
本体(GD2) (N･m2)	0.59(0.06kgf･m2)

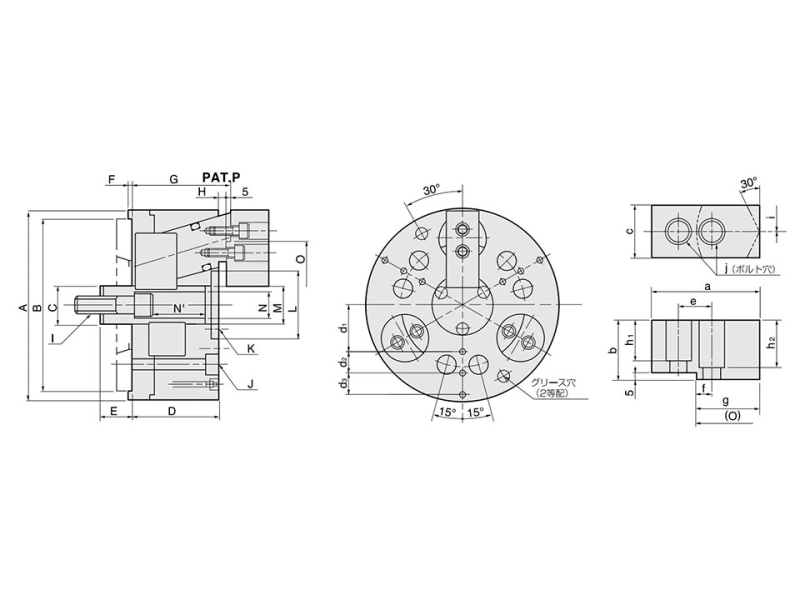

A	130mm
B	80mm(H7)
C	22mm
D	70mm
E	16(12～19)mm
F	5mm
G	82mm
H	7mm
I	M12
J	3-M8(P.C.D.100)
K	M4(P.C.D.35)
L	45.5mm
M	28mm
O	84mm
a	60.5mm
b	30mm
c	30mm
d1	35mm
e	16mm
f	6mm
g	40mm
h1	17mm
h2	22mm
i	2mm
j	M8
備考	・爪のストロークは直径の値です。・許容シリンダ力は11.8kN＝1200kgfです。・把握力は20.6kN＝2100kgfです。また、MAXドローバー推力での実測値です。・G・Hの値は標準把握時の寸法です。・この寸法表の記載寸法は予告なく変更することがあります。
