帝国チャック株式会社

ピンアーバーチャック PA-55

お気に入りに追加

メーカー	帝国チャック株式会社
分類	ピンアーバーチャック
製品名	ピンアーバーチャック PA-55
特長	●爪の完全引込み機能を備えた内径把握チャック
爪のストローク (mm)	4.2
本体許容回転数 (min-1)	3500
許容シリンダ力 (kN)	29.4
把握力 (kN)	55.3
標準把握範囲 (mm)	35～55
質量 (kg)	18.4
本体(GD2) (N･m2)	3.23(0.33kgf･m2)

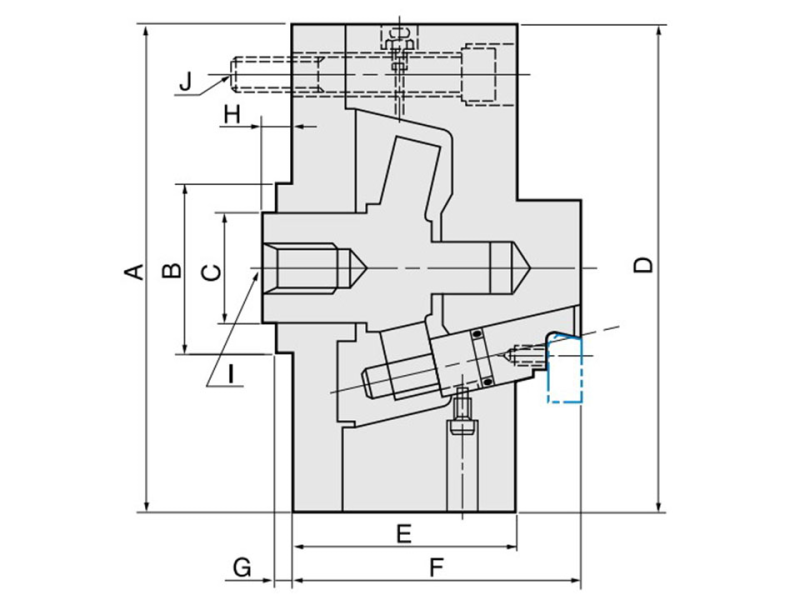

A	190
B	80(h6)
C	32
D	190
E	95
F	100
G	7
H	8～18
I	M16 P2.0×30
J	3M16(P.C.D.150)
備考	・爪のストロークは直径の値です。・許容シリンダ力は29.4kN＝3000kgfです。・把握力は55.3kN＝5640kgfです。・ジョウピース(小爪)式にする事によって標準以上の径をクランプできます。・この寸法表の記載寸法は予告なく変更することがあります。
