| メーカー | 株式会社武田機械 |
| 分類 | 油圧バイス |
| 製品名 | TK-175HVS-F |

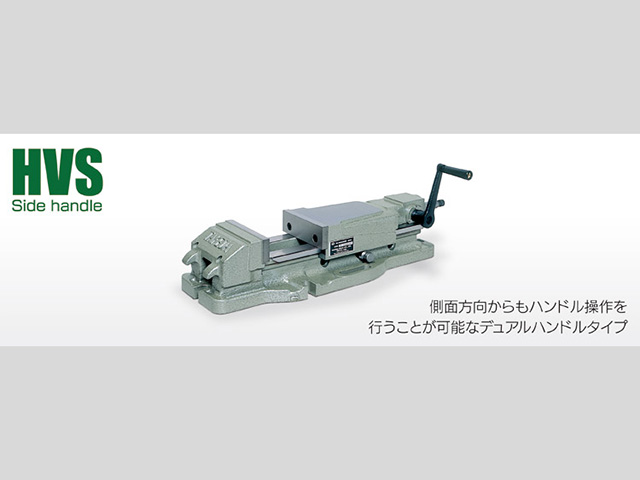

特長・特徴 | ●側面ハンドルタイプ
●優れた操作性・耐久性・信頼性を兼ね備え、ワイドな加工容積を実現
●油圧機構と皿バネ機構により弾力的な締付を行い、加工時の振動やショックに対し、安定した締付力を保ちます
●油圧とネジバイスの切換がワンタッチで行えます
●ベースの素材はダクタイル鋳鉄FCD700を使用し、基準面・摺動面には高周波焼入研磨加工が施してあり、耐摩耗＆耐久性に非常に優れています
●基準線を目安として締付力の調整が柔軟に行えます |

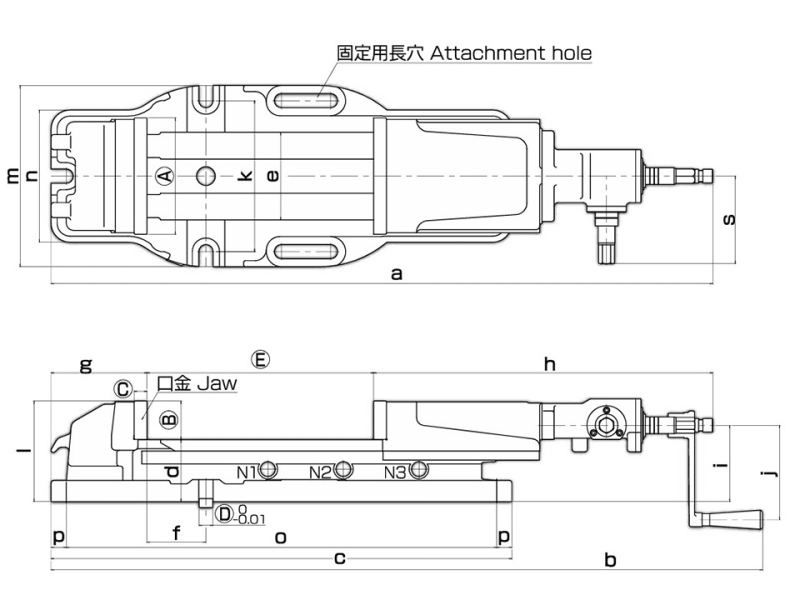

A (mm) | 179 |
B (mm) | 56 |
C (mm) | 18 |
D (mm) | 18 |
E (mm) |
N1 : 0～100
N2 : 100～200
N3 : 200～300
|
a (mm) | 937 |
b (mm) | 1009 |
c (mm) | 660 |
d (mm) | 90 |
e (mm) | 135 |
f (mm) | 97 |
g (mm) | 143 |
h (mm) | 494 |
i (mm) | 110 |
j (mm) | 160 |
k (mm) | 220 |
l (mm) | 146 |
m (mm) | 260 |
n (mm) | 200 |
o (mm) | 620 |
p (mm) | 20 |
s (mm) | 126 |
質量(kg)
| 68 |
締付力 (kN) | 64 |
備考 | A=口金巾
B=口金高さ
C=口金厚み
D=ガイドブロック
E=口金開き |
