株式会社北川鉄工所

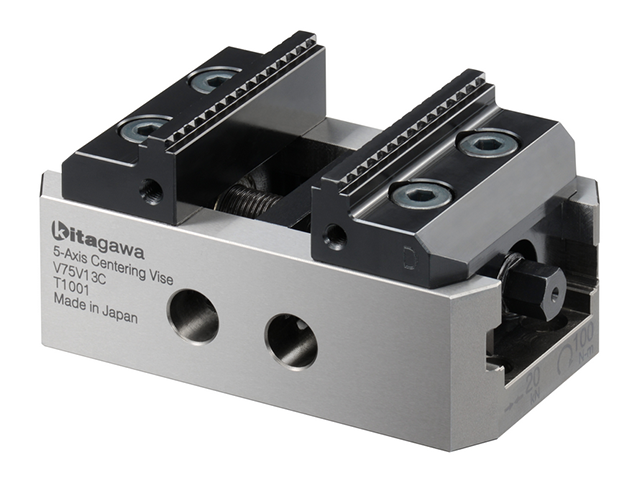

5軸センタリングバイス V75V13C

お気に入りに追加
メーカー 株式会社北川鉄工所
分類 センタバイス
製品名 5軸センタリングバイス V75V13C

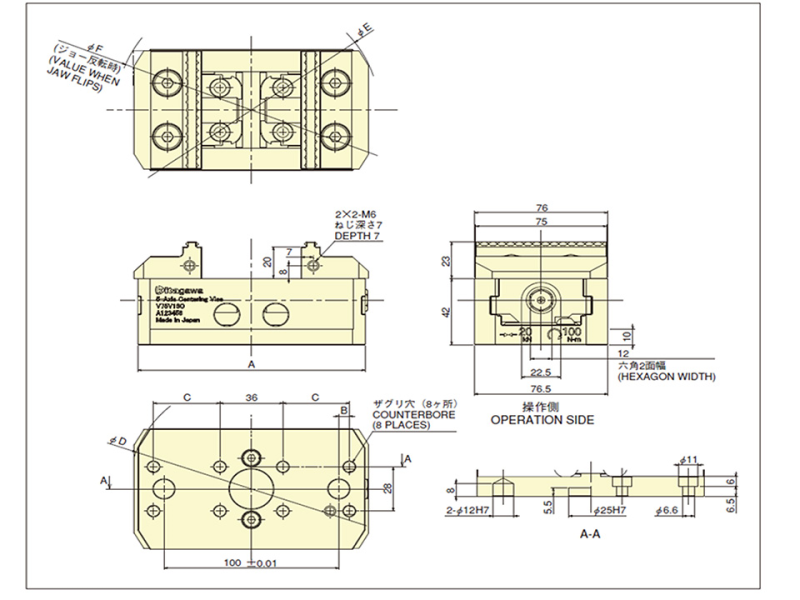

A (mm)
 130
B (mm)
 6
C (mm)
 38
D (mm)
 140
E (mm)
 146
F (mm)
 155
大きさ (mm)
 W : 130
ワーク取付面高さ
(mm)
 42
質量(kg)
3.0
許容最大トルク
(N･m)
 100
締付力 (kN)
 20

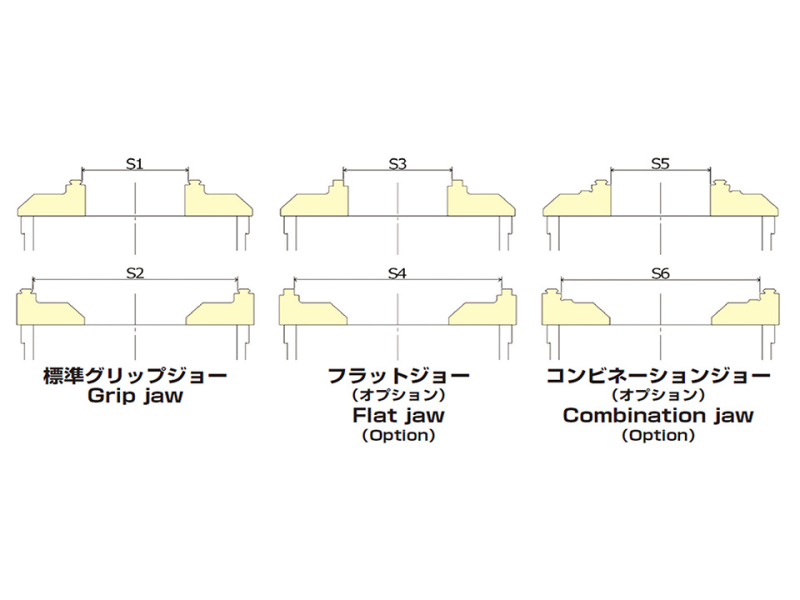

ジョーストローク
(mm)
 S1 : 3.8～60.6 S2 : 59～117 S3 : 5～61.8 S4 : 60.2～118.2 S5 : 0～56.8, 12～56.8 S6 : 55.2～113.2
ジョー幅 (mm)
 75
備考

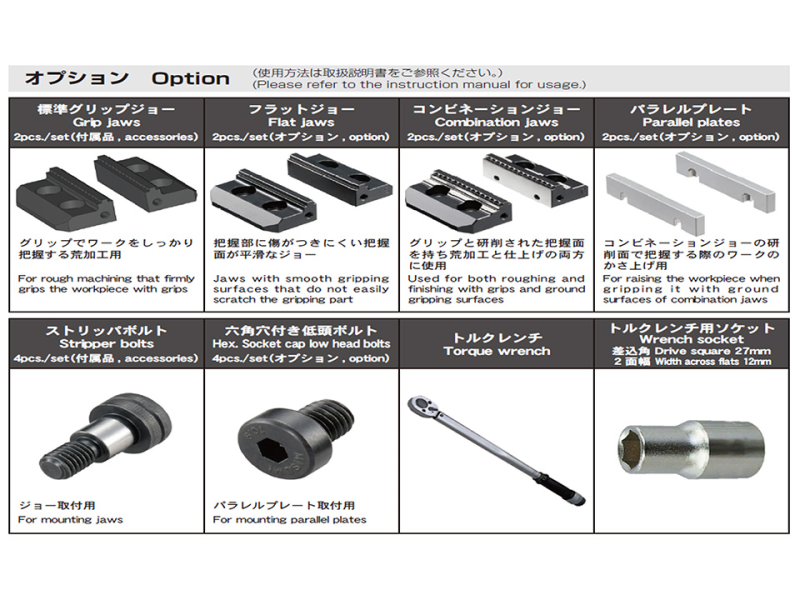

・オプションは画像をご参照ください。
